Радиолокационно-оптический комплекс обеспечения безопасности объектов инфраструктуры «РОСК-1»

Назначение

Комплекс «РОСК-1» предназначен для обеспечения комплексного контроля за воздушной обстановкой и решения задач обнаружения, распознавания и противодействия БПЛА в интересах защиты важных промышленных и спортивных объектов, а также объектов транспортной и административной инфраструктуры. Комплекс может быть использован, в том числе, для оценки орнитологической обстановки в районе установки. При выборе основных технических решений для создания комплекса специалистами ПАО «НПО «Алмаз» был проведен анализ угроз применения и способов нейтрализации БПЛА с учетом перспектив их развития, в том числе возможности по автономному полету БПЛА. Типовые РЛС обладают хорошими возможностями по обнаружению средних и крупных БПЛА на высотах от 1 км и выше, но имеют ограничения при работе с мини и микро БПЛА, имеющими низкие значения ЭПР (менее 0,05 м2). Основными типами БПЛА, для противодействия которым предлагается использовать комплекс, являются – различные модификации коммерческих БПЛА, способные нести взрывчатые вещества и вести скрытую съемку объектов (квадрокоптеры типа DJI Phantom, DJI Mavic, мультикоптеры, БПЛА самолетного и вертолетного типа).

Радиолокационно-оптический комплекс «РОСК-1» является системой, включающей в себя несколько компонентов: обзорный трехкоординатный твердотельный радиолокатор Х-диапазона; встроенный блок АЗН-В; обзорная оптическая система (ООС); оптико-электронная система (ОЭС); подсистема радиотехнического мониторинга (РТМ); подсистема радиоэлектронного управления (РЭУ).

В состав «РОСК-1» входит комплект оборудования АЗН-В для контроля воздушного пространства и сопровождения воздушных судов. Принципы построения «РОСК-1» допускают быстрое перепрограммирование режимов работы для поиска и сопровождения воздушных целей без изменения состава и объёма аппаратуры. Комплекс может являться базовым элементом системы охраны объектов для поиска, пеленгации и противодействия БПЛА, совершающих несанкционированные полёты. Оборудование «РОСК-1» размещается на одном грузовом шасси типа КамАЗ, включая РЛС, модули РТМ,

РЭУ, ОЭС, вспомогательные системы (ДЭС и система обеспечения тепловых режимов). Возможно размещение оборудования комплекса на стационарных объектах и быстровозводимых вышках. Имеется возможность совместной работы нескольких комплексов для обеспечения наилучшей зоны контроля в районе охраняемого объекта, а также сопряжения РЛС с дополнительными внешними ОЭС, системами РТМ и РЭУ и системами управления БПЛА.

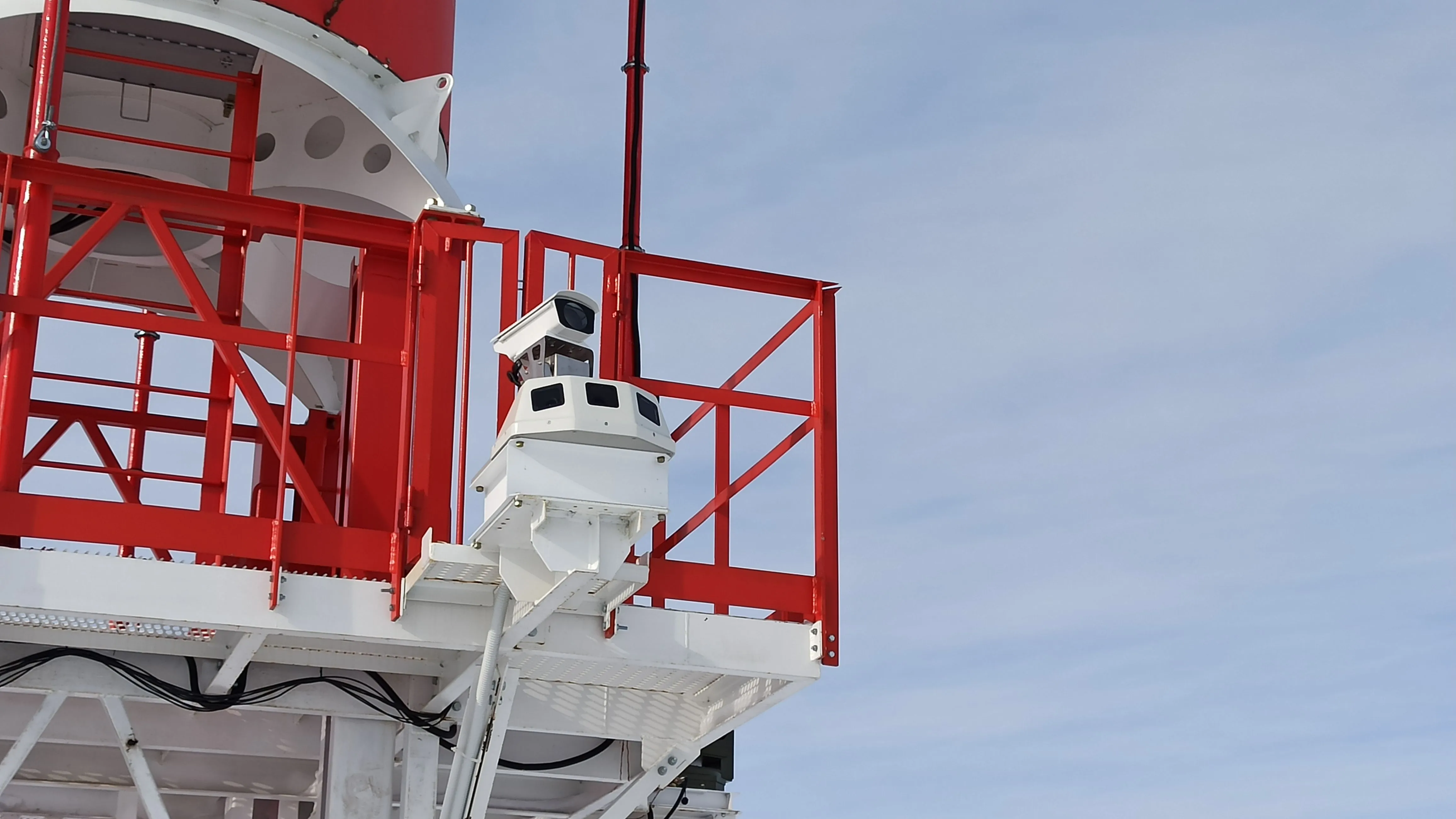

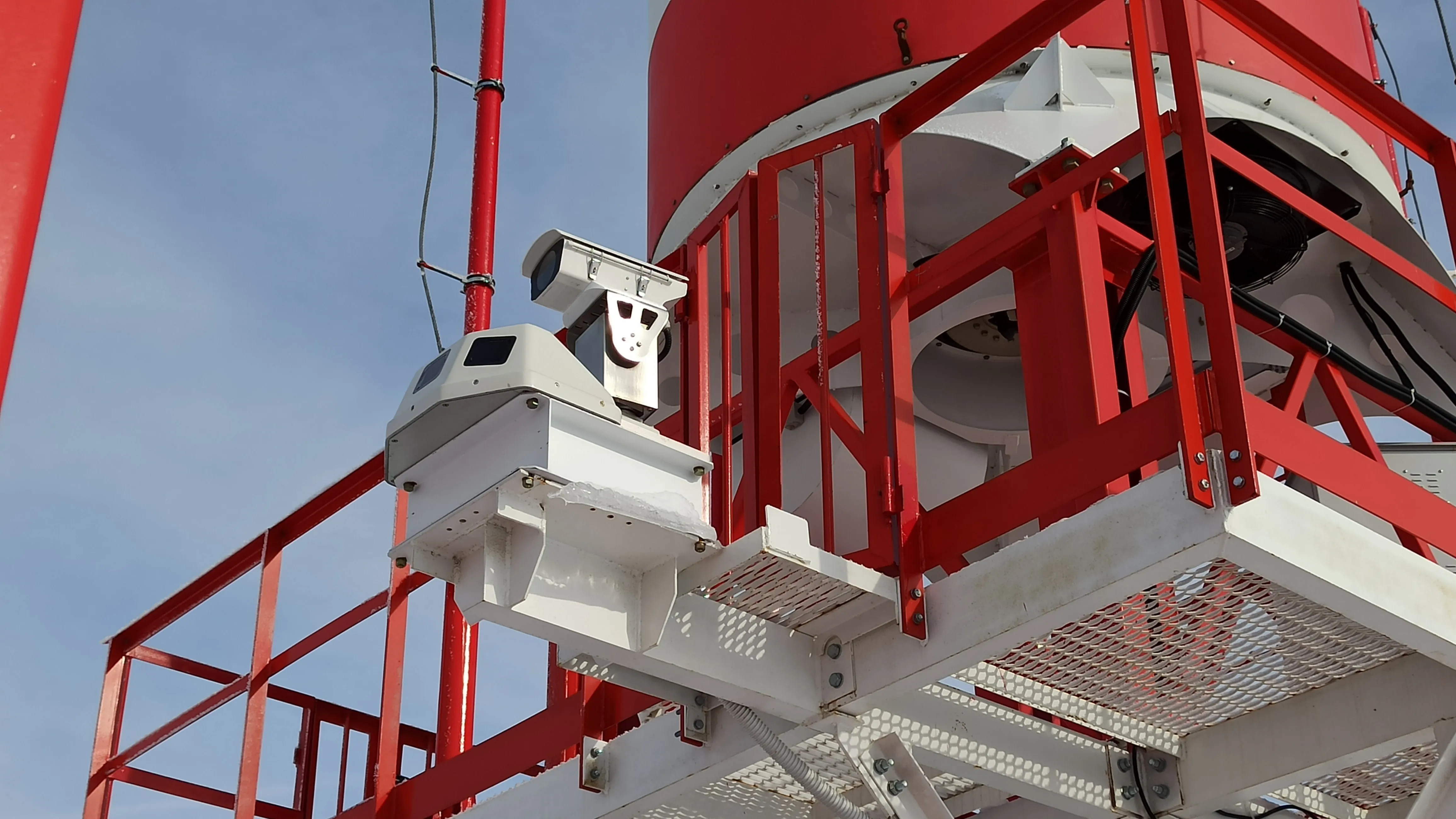

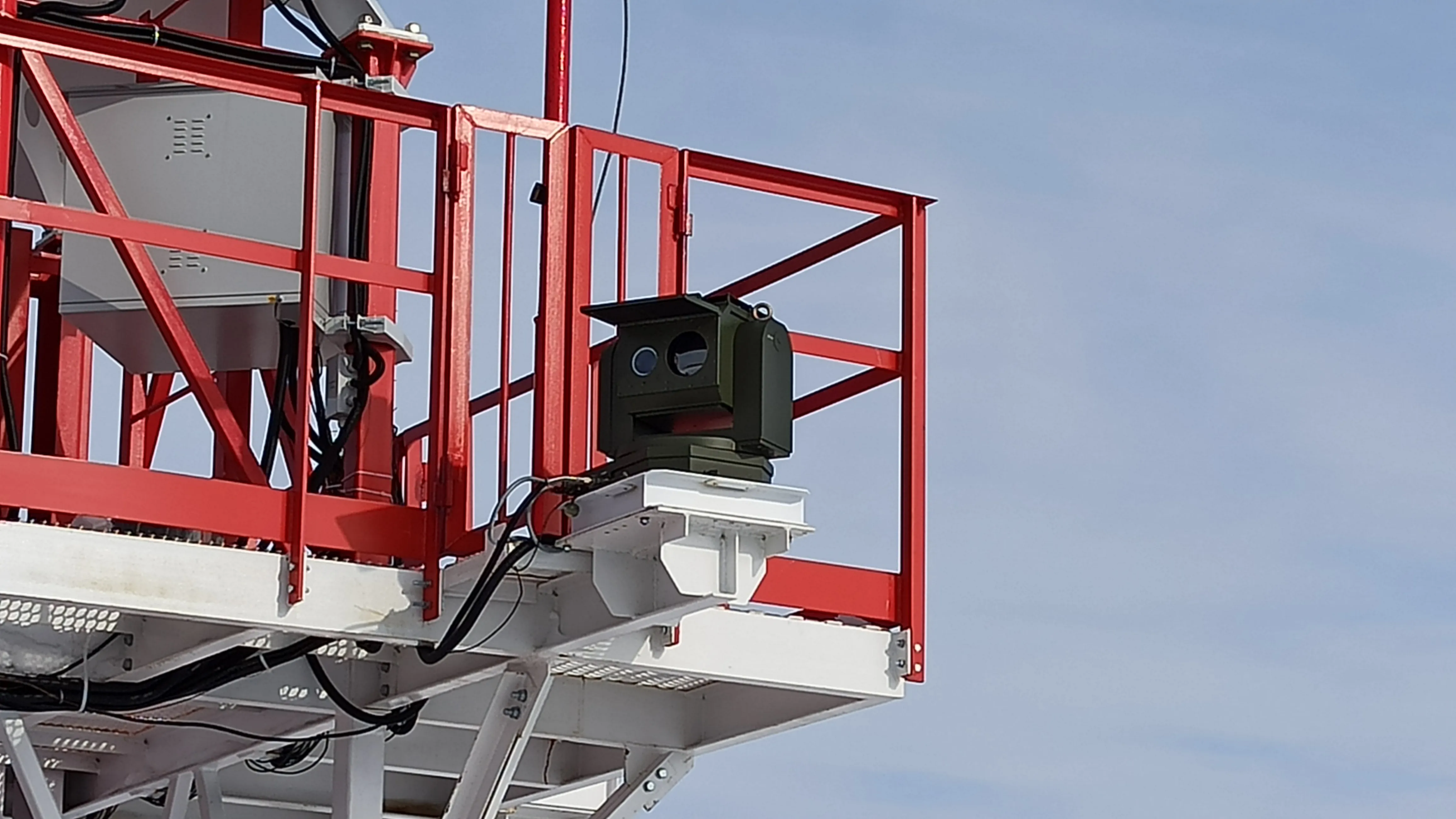

Назначение основных составных частей: РЛС Х-диапазона на опорно-поворотном устройстве с системой охлаждения, устанавливаемая на подъемнике в переднем отсеке кузов-контейнера под РПУ, предназначена для обнаружения БПЛА, измерения дальности, азимута, угла места, а также формирования трассы БПЛ; кузов-контейнер на шасси КамАЗ со встроенной системой жизнеобеспечения предназначен для конструктивного размещения функционального оборудования (система подъема РЛС, модуль управления, аппаратура электропитания и связи, рабочее место оператора, ОЭС, модули РТМ и РЭУ, система автономного электроснабжения, ЗИП) и обеспечения тепловых режимов при температуре наружного воздуха от -40 °С до +50 °С; ООС, устанавливаемые стационарно, обеспечивают автоматическое обнаружение и классификацию всех движущихся объектов в зоне обзора. Модульность ООС позволяет использовать их для закрытия ближней зоны РЛС, а также для обзора зон, закрытых для радиолокаторов; ОЭС, устанавливаемая на кронштейне кузов-контейнера, предназначена для обнаружения целей в видимом и ИК-диапазоне электромагнитных волн, а также выдачи видеоизображения на рабочее место оператора комплекса; модуль РТМ предназначен для автоматического обнаружения и распознавания каналов управления коммерческих БПЛА. При этом для нешифрованных каналов связи возможно получение информации о типе БПЛА, его местоположении, координатах местонахождения оператора; модуль РЭУ предназначен для оказания воздействия на каналы управления и бортовые приемники спутниковых навигационных систем радиоуправляемых БПЛА; аппаратура АЗН-В предназначена для получения информации от объектов, оснащенных транспондерами АЗН-В; модуль управления предназначен для совместной обработки информации РЛС, АЗН-В, ОЭС, ООС, модуля РТМ, управления модулем РЭУ, а также выдачи информации потребителям; встроенная система автономного электроснабжения предназначена для автономного снабжения электроэнергией аппаратуры во всех режимах работы в течение не менее 72 часов; комплект ЗИП-О предназначен для технического обслуживания и восстановления работоспособности комплекса в процессе эксплуатации. В комплексе реализуется возможность дистанционной работы оператора с удаленного РМО, а так-же управление всеми подсистемами как с одного рабочего места, так и с нескольких разнесенных рабочих мест.
