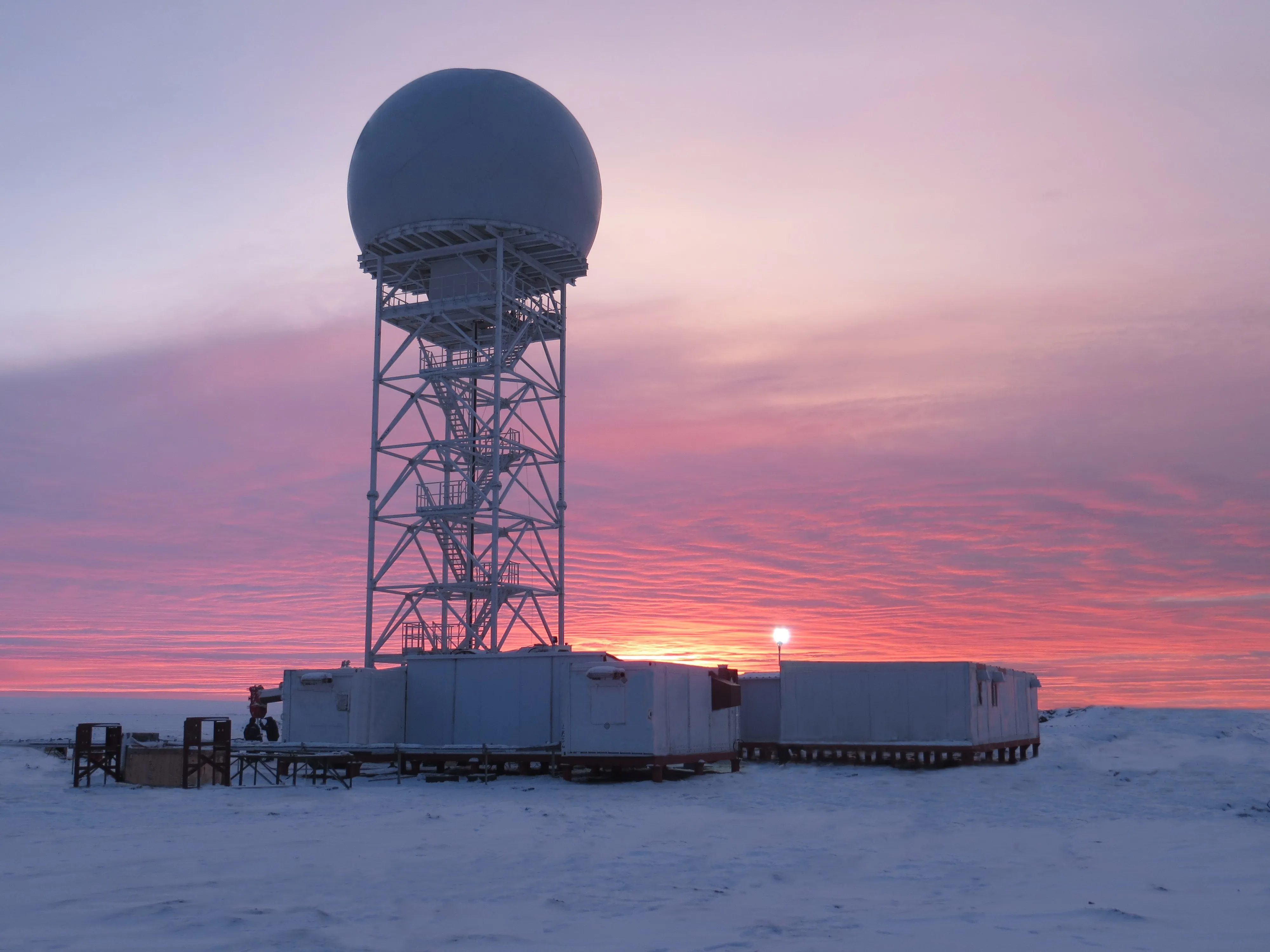

Трассовый радиолокационный комплекс (ТРЛК) «Сопка-2»

Назначение

Комплекс S-диапазона «Сопка-2» предназначен для использования в качестве источника радиолокационной информации для систем управления воздушным движением и контроля воздушного пространства.

Одновременно в ТРЛК организован отдельный канал для получения метеорологической информации, аналогичной информации, получаемой от специализированных метеолокаторов.
ТРЛК «Сопка-2» обеспечивает обнаружение воздушных объектов (ВО), измерение дальности, азимута и угла места (высоты) целей, определение государственной принадлежности;

получение дополнительной информации по каналу МВРЛ, передаваемой бортовыми ответчиками, объединение радиолокационной информации (РЛИ), получаемой от ПОРЛ, ВРЛ, а также выдает обработанную информацию потребителям по согласованным протоколам на средства отображения.

По желанию Покупателя ТРЛК может комплектоваться аппаратурой АЗН-В.

Антенное устройство первичного радиолокатора – фазированная антенная решетка (ФАР) с частотным управлением положения луча в вертикальной плоскости; антенна МВРЛ – моноимпульсная антенная решетка, расположенная с тыльной стороны антенны ПОРЛ («спина-к-спи- не»). Вращение по азимуту обеспечивается безредукторным приводом вращения.

Передающее устройство ПОРЛ – твердотельное, с синфазным суммированием мощности 64 модулей с воздушным охлаждением, средняя излучаемая мощность на выходе передатчика не менее 4 кВт. Амплитуд- но-фазовая стабильность передающего устройства обеспечивает коэффициент подавления отражений от местных предметов не менее 50 дБ. Передатчик работает в режиме «мягкого отказа», замена отказавших модулей может производиться в процессе работы без выключения излучения.

Приемное устройство ПОРЛ многоканальное, состоит из 4 основных и 4 резервных каналов (100 % резервирование). Каждый канал имеет однократное преобразование частоты с коэффициентом шума не более 3 дБ.

Динамический диапазон приемного устройства не менее 60 дБ по выходу промежуточной частоты. Каждый канал выполнен в виде отдельного интегрированного блока (модуля), выход из строя одного или нескольких приемных каналов не приведёт к отказу ПОРЛ, т.к. в этом случае происходит автоматическое переключение на резервный комплект. Замена неисправных приемных модулей возможна в процессе работы ПОРЛ.

Многоканальная аппаратура цифровой обработки сигналов построена на цифровых сигнальных процессорах и программируемых логических интегральных схемах (ПЛИС). Аналого-цифровое преобразование принятого сигнала производится на промежуточной частоте с формированием амплитудно-частотной характеристики с помощью цифровых фильтров, обеспечивающих высокую идентичность характеристик каналов и их фазовую стабильность. Внутрипериодная обработка сигналов (сжатие, подавление несинхронных импульсных помех) реализуется на ПЛИС.

Межпериодная обработка (селекция движущихся целей, адаптация к скорости ветра, виду и параметрам пассивных помех) осуществляется на сигнальных процессорах. Процессор первичной обработки осуществляет формирование пакетов и вычисление координат воздушных объектов, формирование пеленгов постановщиков активных помех, формирование карт пассивных помех.

Процессор вторичной обработки осуществляет траекторную обработку и отождествление информации ПОРЛ с данными МВРЛ. Сопровождение траекторий воздушных объектов возможно по информации, получаемой из любого канала (ПОРЛ или МВРЛ).

Встроенный моноимпульсный вторичный радиолокатор «Лира-ВМ» соответствует нормам ИКАО (Приложение 10), ГОСТ Р 51845-2001 и обеспечивает определение координат и получение дополнительной (полетной) информации по каналу МВРЛ, передаваемой бортовыми ответчиками по стандарту RBS, в том числе и в режиме «S».

Встроенная система управления позволяет в автоматическом режиме реализовывать программы обзора, производя обнаружение и сопровождение ВО, оборудованных соответствующими приемоответчиками.

Отличительной особенностью построения аппаратуры МВРЛ является использование полностью цифровой резервированной аппаратуры обработки ответных сигналов с кодированием на промежуточной частоте и цифровым фазовым детектированием.

Управление включением и чередованием режимов запроса осуществляется автоматически по данным процессора вторичной обработки информации.
