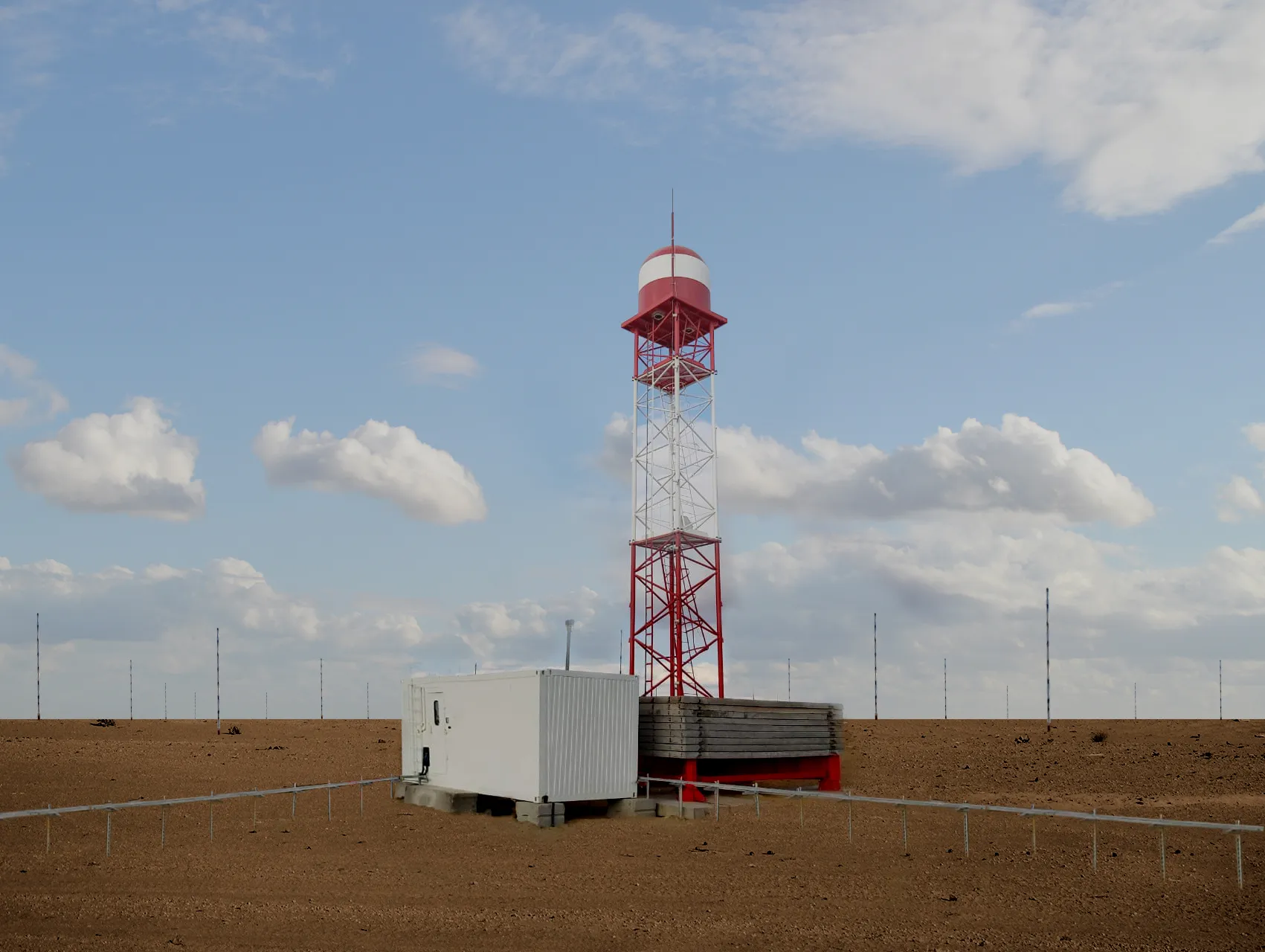

Доплеровский метеорологический радиолокатор «ДМРЛ-3»

Назначение

Одной из составляющих информационного обеспечения АС УВД, обеспечивающей более полное представление о воздушной обстановке, определение метеорологических условий в радиусе до сотен километров и краткосрочных (в пределах 1-3 часов) тенденций их развития, является обеспечение метеорологической информацией от специализированных метеорологических РЛС. Одной из мер, позволяющих обеспечить метеорологические наблюдения является установка метеорологических радиолокаторов высокого разрешения, позволяющих обнаруживать в том числе нестационарные явления в атмосфере. Метеорологический радиолокатор «ДМРЛ-3» – это малогабаритный доплеровский метеорологический радиолокатор 3 см диапазона с возможностью работы в режиме двойной поляризации.

Состав

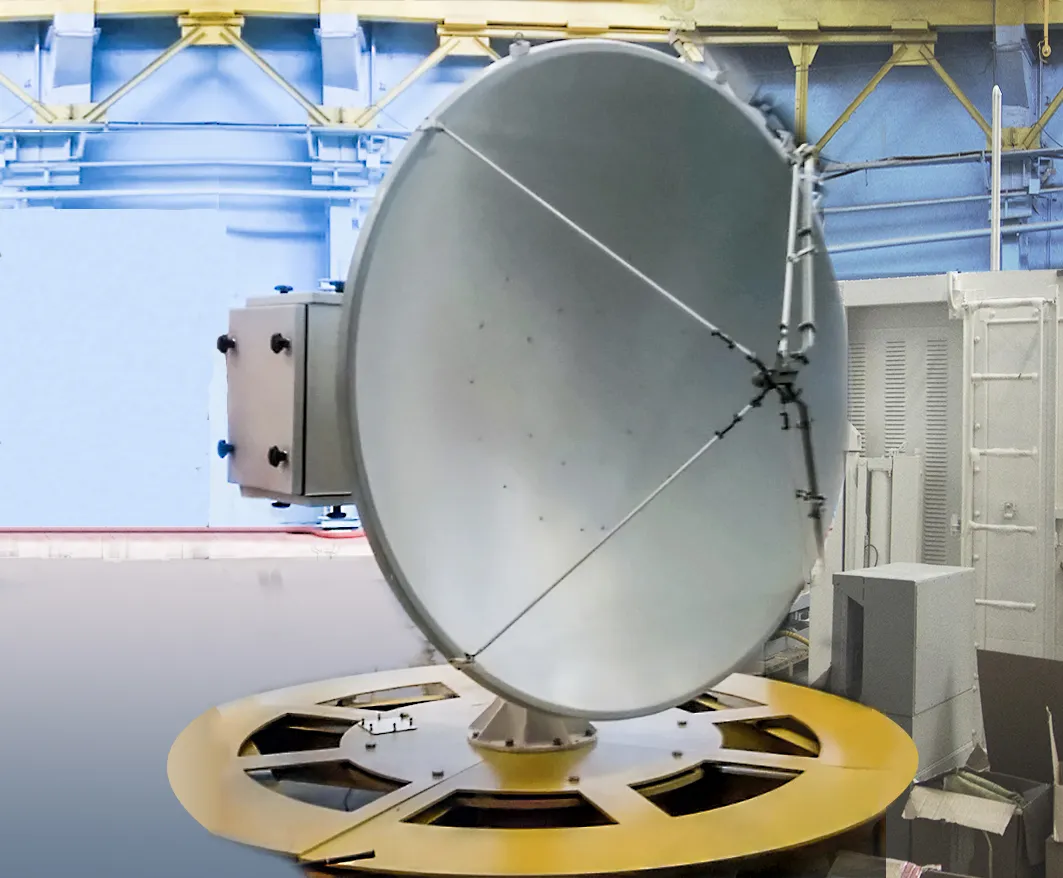

• антенное устройство
• аппаратура приемо-передатчика и обработки (устанавливается на вращающейся части антенного устройства под РПУ);
• устройство управления вращением;
• центральный управляющий вычислительный комплекс;
• система обеспечения тепловыми режимами;
• система первичного электропитания;
• РПУ;
• выносной терминал;
• комплект ЗИП-О.

Особенности

• построение карт верхней границы облачности, горизонтальных и вертикальных сечений радиолокационных параметров метеообъектов (отражаемости, скорости, ширины спектра, дифференциальной отражаемости, дифференциальной фазы и коэффициента кросскорреляции);
• получение пространственной структуры и типов облачности и осадков;
• получение информации об опасных явлениях погоды (облачность, осадки, грозы, град, шквал) в радиусе до 100–150 км;
• определение градоопасности, грозоопасности и тенденции развития облачности;
• измерение интенсивности осадков на больших площадях;
• измерение направления и скорости их перемещения, вертикальной и горизонтальной протяженности;
• измерение радиальных скоростей движения метеообразований;
• оперативная оценка скорости перемещения и зон повышенных неоднородностей поля ветра облачных систем;
• выдача радиолокационной информации в необходимых кодограммах потребителю.
