РЛК 103Ж6Е

Радиолокационные станции

Назначение

Мобильный многодиапазонный радиолокационный комплекс 103Ж6Е предназначен для обнаружения и сопровождения перспективных средств воздушного нападения, в том числе разработанных по технологии «Стелс», в условиях сложной помеховой обстановки, определения государственной принадлежности воздушных объектов, пеленгации постановщиков активных шумовых помех и выдачи радиолокационной информации потребителям.

Состав

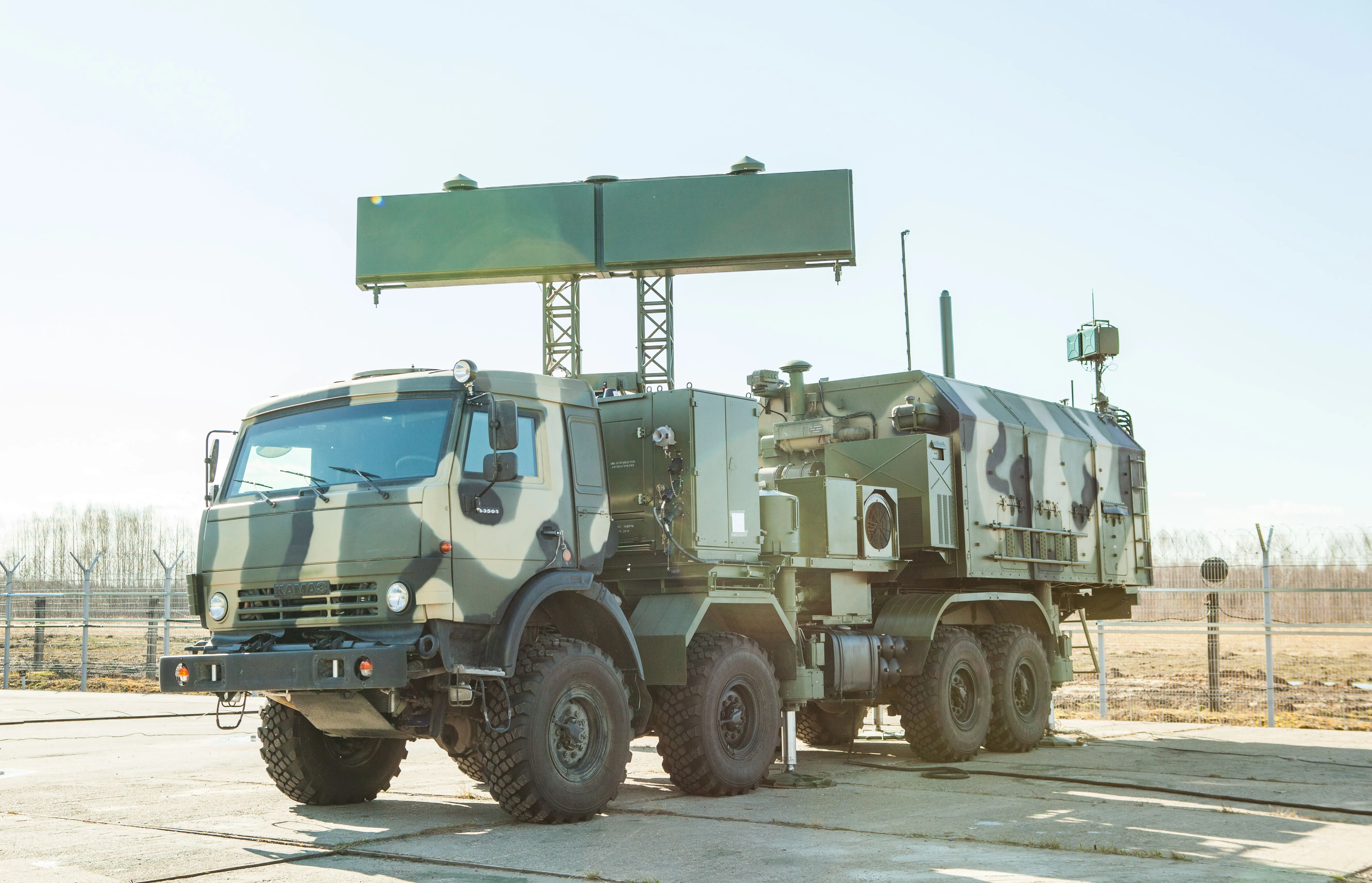

Мобильный радиолокационный модуль сантиметрового диапазона длин волн (MPЛM-CE);
Мобильный радиолокационный модуль метрового диапазона длин волн (МРЛИ-МЕ);

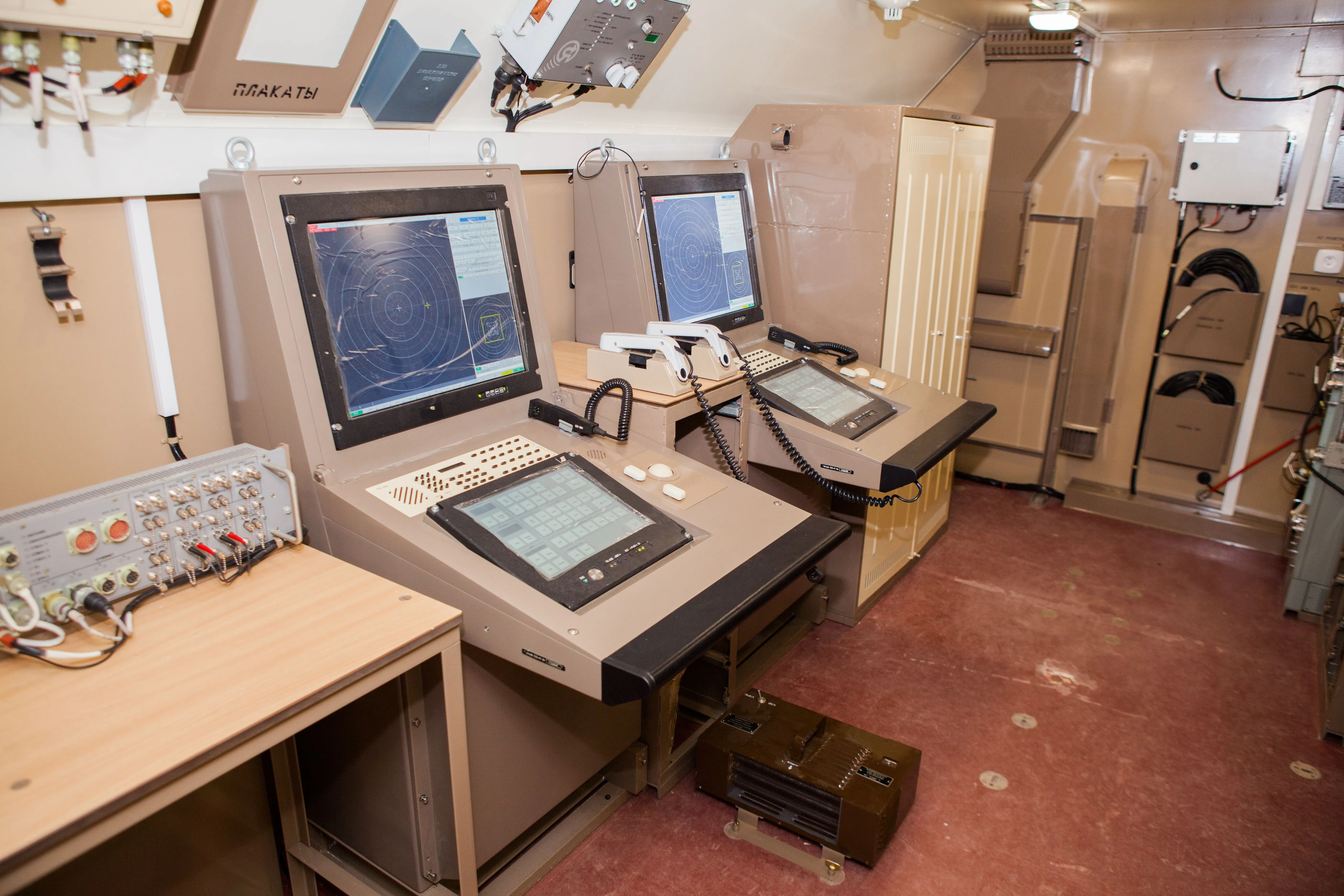

Модуль боевого управления (МБУЕ);
Модуль жизнеобеспечения боевого расчета, технического обслуживания и ЗИП РЛК для МРЛМ-МЕ;
Модуль жизнеобеспечения боевого расчета, технического обслуживания и ЗИП РЛК для МРЛМ-СЕ;
Модуль системы автономного энергоснабжения (МСАЭСЕ).

Особенности

Высокая помехозащищенность как от активных, так и от пассивных помех;
Высокая мобильность;
Наличие интегрированных в состав РЛК средств связи.

Тактико-технические характеристики:
Пределы работы:
по дальности, км	400
по азимуту, град.	360
по углу места, град.	45
по высоте, км	40
по радиальной скорости, км/ч	3600
Дальность обнаружения ВО с эффективной поверхностью рассеивания 1 м², при P_обн. = 0,5 и Р_{ложн. тр.}= 10^-6 на элемент разрешения по собственным шумам приемника при периоде обзора 10 с, км:
на высоте полета 4 км, не менее	250
на высоте полета 10 км, не менее	270
на высоте полета 30 км, не менее	360
Максимальная производительность в автоматическом режиме по ВО, обрабатываемых за 10 с, трассы	не менее 1000 (из них не менее 100 ПАП)
Темп выдачи информации, с	5;10
Среднее время восстановления, ч	не более 0,5
Время развертывания (свертывания), мин	30/20
