РЛК 55Ж6МЕ

Радиолокационные станции

Назначение

Многофункциональный радиолокационный комплекс 55Ж6МЕ предназначен для решения задач обнаружения и сопровождения перспективных средств воздушного нападения, в том числе малоразмерных и малозаметных, разработанных по технологии «Стелс», в условиях сложной помеховой обстановки, определения государственной принадлежности воздушных объектов (ВО), пеленгации постановщиков активных шумовых помех и выдачи радиолокационной информации потребителям.

Состав

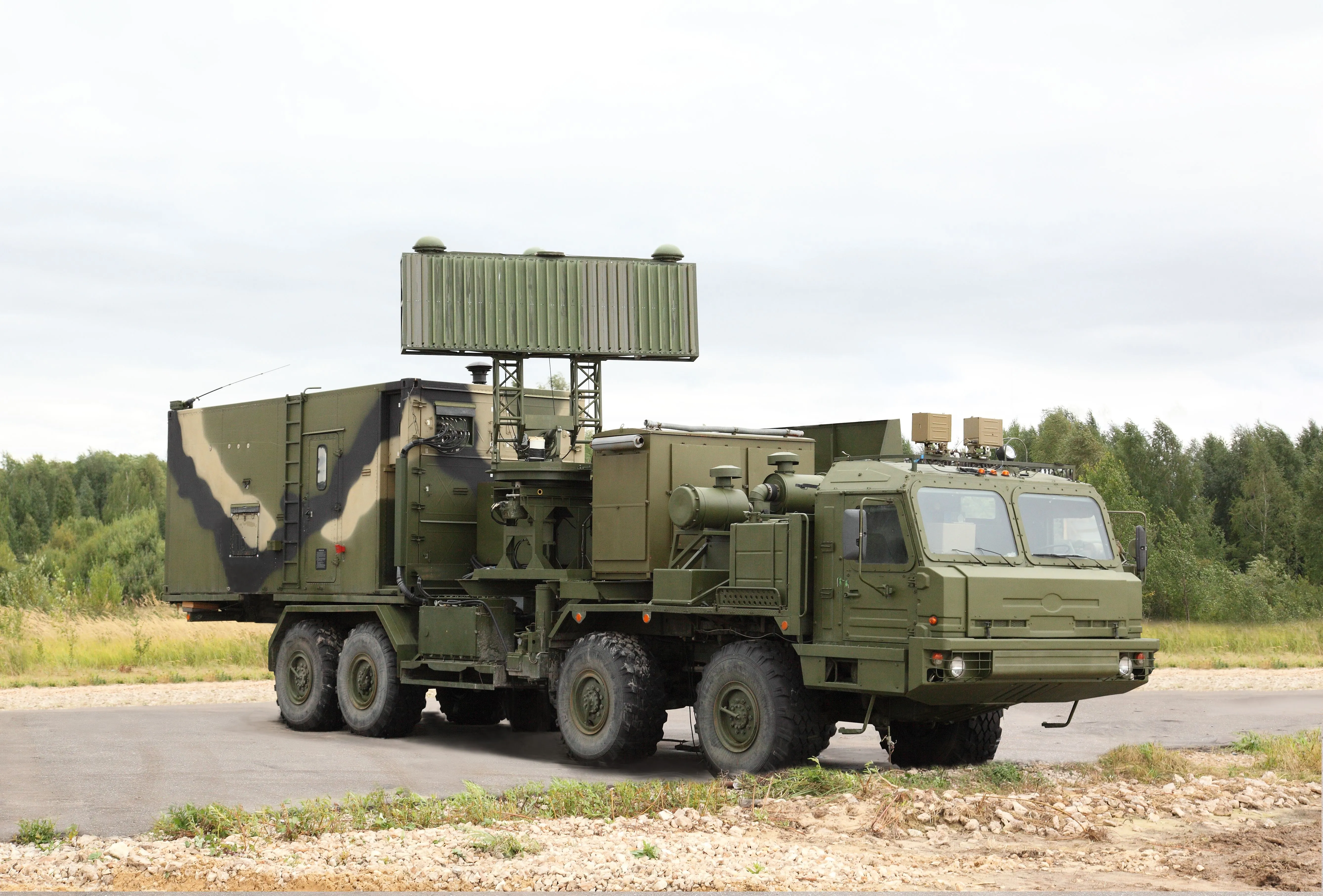

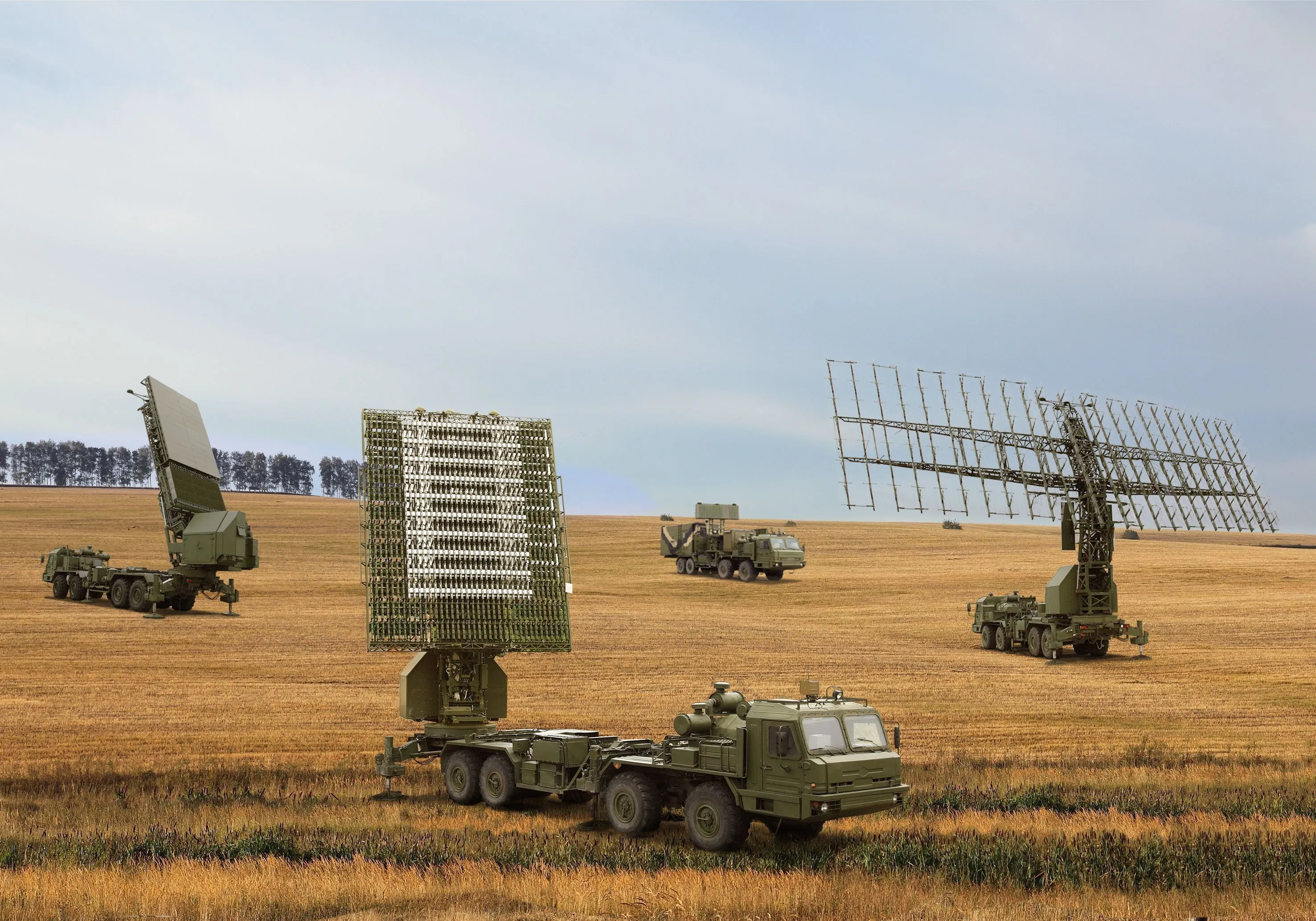

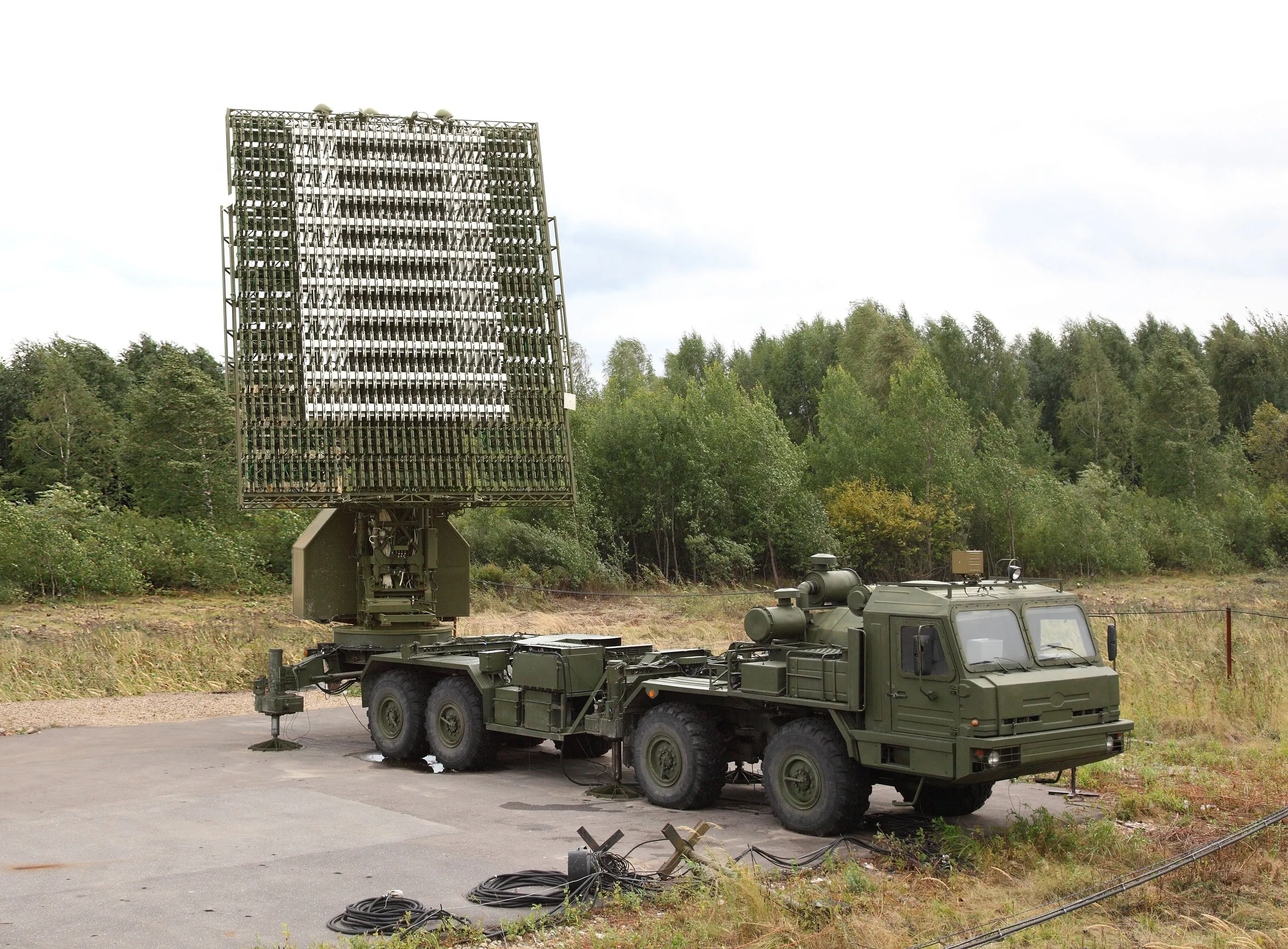

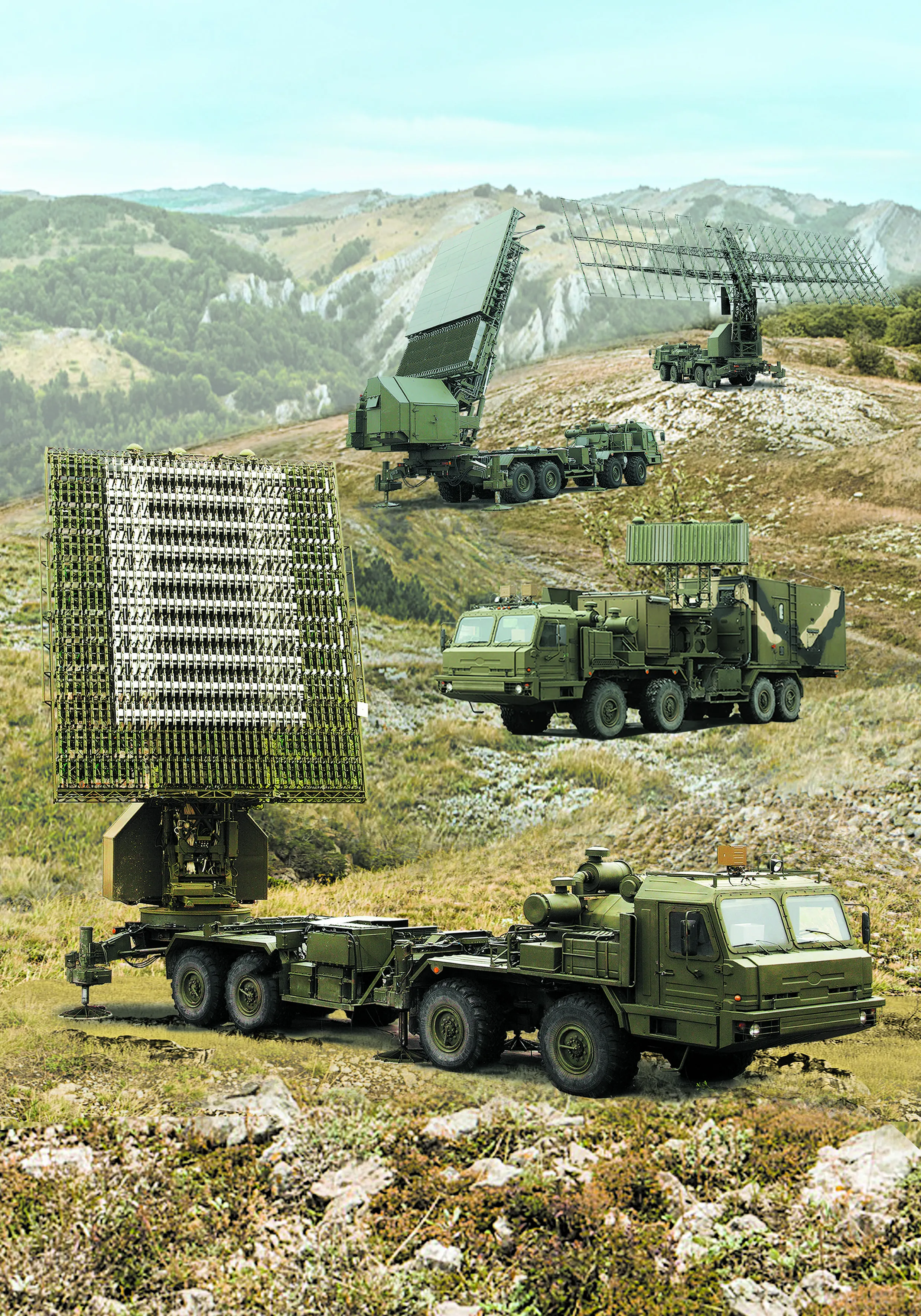

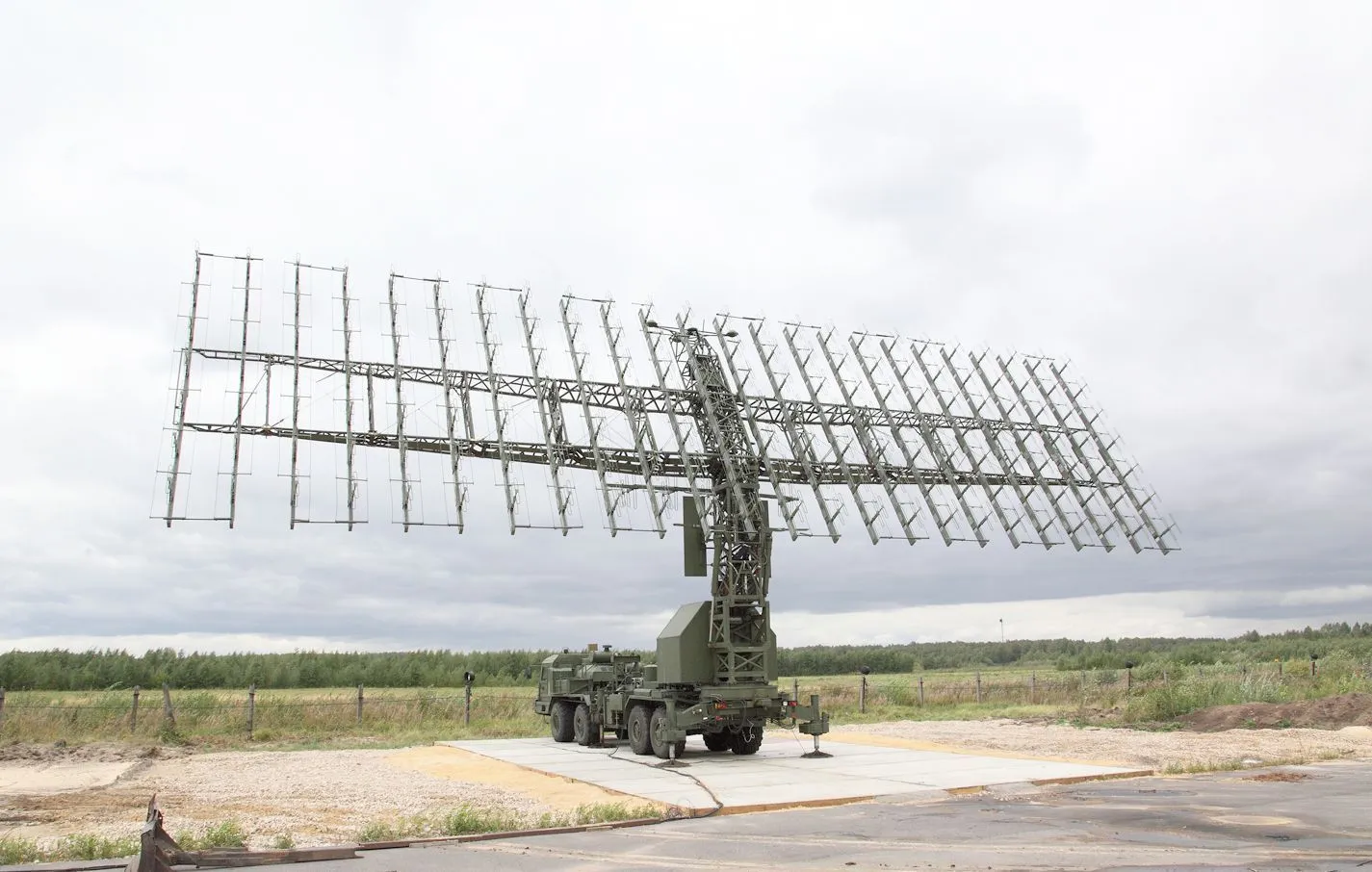

Комплекс состоит из мобильных радиолокационных модулей метрового, дециметрового и сантиметрового диапазонов с активными фазированными антенными решетками и двумерным электронным сканированием, управляемых по радиоканалу из кабины управления.

Тактико-технические характеристики:
	Режим кругового обзора	Режим секторного обзора
Диапазон	UHF, L, S
Пределы работы:
по дальности, км	10-600	10 -1800
по азимуту, град.	360	90
по углу места, град.	до 70	до 80
по высоте, км	600	1200
Дальность обнаружения ВО с ЭПР = 1м² при высоте полета 30000 м, км	480	510
Среднеквадратические ошибки измерения координат цели с ЭПР = 1м²:
по дальности, м	90	90
по азимуту, мин	12	12
по углу места, мин	10	10
Разрешающая способность двух ВО с одинаковыми ЭПР:
по дальности, м	500	500
по азимуту, град.	4	4
Производительность, трассы	200 АЦ	20 БЦ
Темп выдачи информации, с	5-10	1-10 (адаптивный)
Время развертывания, мин	15	15
