РЛК 55Ж6ММЕ

Радиолокационные станции

Назначение

Мобильный многодиапазонный радиолокационный комплекс 55Ж6ММЕ предназначен для обнаружения и сопровождения на средних и больших высотах перспективных средств воздушного нападения, в том числе разработанных по технологии «Стелс», в условиях сложной помеховой обстановки, определения государственной принадлежности воздушных объектов, пеленгации постановщиков активных шумовых помех и выдачи радиолокационной информации потребителям.

Состав

Радиолокационный модуль дециметрового диапазона длин волн:

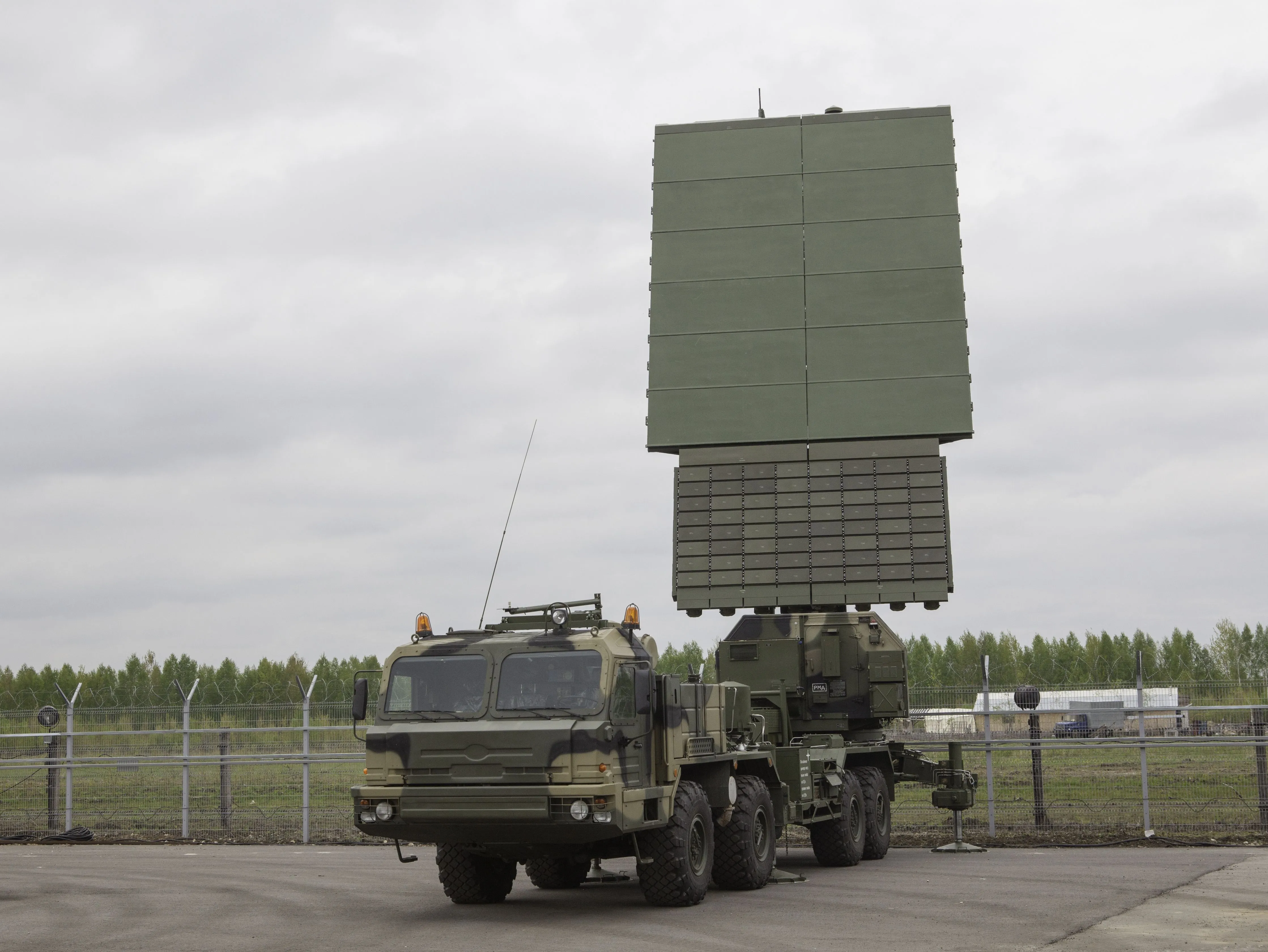

антенно-аппаратный комплекс дециметрового диапазона волн на шасси автомобиля БАЗ;
модуль жизнеобеспечения боевого расчета, технического обслуживания и ЗИП.
Радиолокационный модуль метрового диапазона длин волн:

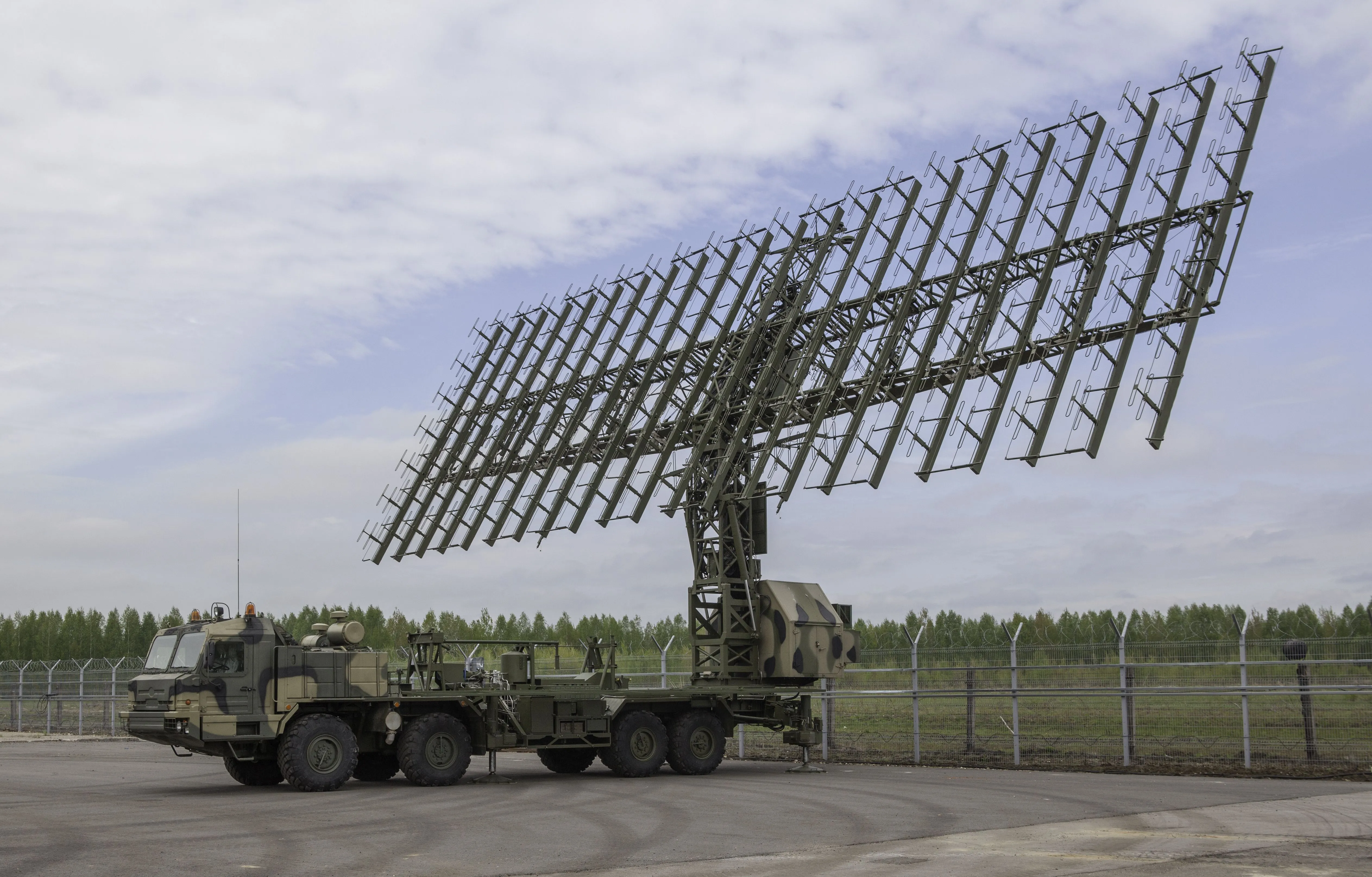

антенно-аппаратный комплекс метрового диапазона волн на шасси автомобиля БАЗ;
модуль жизнеобеспечения боевого расчета, технического обслуживания и ЗИП.
Модуль кабины управления и связи;
Модуль системы автономного энергоснабжения.

Тактико-технические характеристики:
Пределы работы РЛК:	Режим обзора круговой	Режим обзора секторный
по дальности, км	10-650	10-1800
по азимуту, град.	360	±45
по углу места, град.	45	80
по высоте, км	150	1200
по радиальной скорости, км/ч	9600	28800
Среднеквадратические ошибки измерения координат цели с ЭПР = 1 м²:
по дальности, м	90
по азимуту, мин	12
по углу места, (для угла места более 1,5⁰) мин	10
Разрешающая способность для РМДЕ, не более:
по дальности, м	500
по азимуту, град.	4
Разрешающая способность для РММЕ, не более:
по дальности, м	900
по азимуту, град.	7
Дальность пеленгации одиночного ПАП, летящего на высоте 12 км, км	400
Максимальная производительность в автоматическом режиме по ВО, обрабатываемых за 10 с, трассы	не менее 1000 (из них не менее 100 ПАП)	12 БЦ
Темп выдачи информации, с	5;10	1-10
Время развертывания/свертывания, мин	15/10
