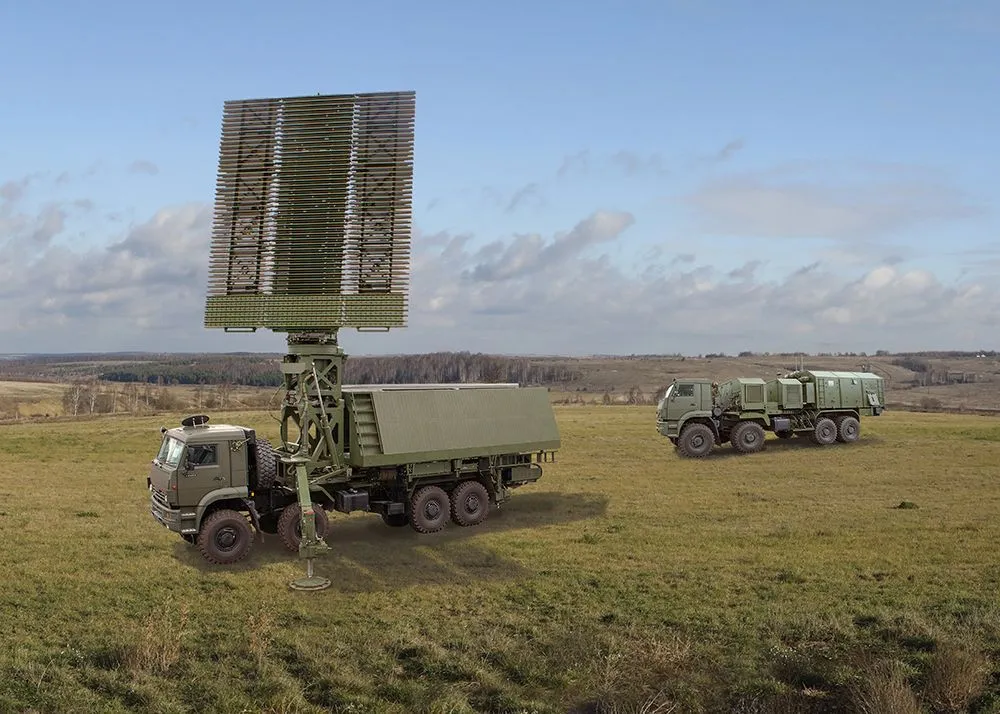

РЛС 59Н6-ТЕ

Радиолокационные станции

Назначение

Мобильная трехкоординатная радиолокационная станция дециметрового диапазона волн средних и больших высот 59Н6-ТЕ предназначена для оснащения радиотехнических подразделений при работе в составе автоматизированных группировок, решает задачи обнаружения аэродинамических, баллистических и гиперзвуковых целей, выдачи радиолокационной информации потребителям для наведения истребительной авиации и целеуказания ЗРК.

Состав

Антенно-аппаратный комплекс (ААК);
Индикаторный пост (ИП);
Выносное рабочее место оператора.

Тактико-технические характеристики:
Пределы работы:
по дальности, км	8-450
по азимуту, град.	360
по углу места, град.	от -2 до +45
по высоте, не менее, км	200
по скорости воздушных целей, км/ч	60-8000
Среднеквадратичная ошибка измерения координат одиночной цели для средних и больших высот в условиях отсутствия помех, не более:
по дальности, м	100
по азимуту, угловых мин	12
по углу места, угловых мин	10
по высоте, м	500
Дальность обнаружения цели с ЭПР = 1,5 м² без помех, км:
в режиме обнаружения БЦ и АДЦ при высоте полета 5 км, м	275
в режиме обнаружения БЦ при высоте полета от 12 до 80 км	340
в режиме обнаружения АДЦ при высоте полета от 10 до 40 км	400
Разрешающая способность по координатам:
по дальности, м	450
по азимуту, град.	2,5
Темп обновления данных, с	5 или 10
Количество одновременно сопровождаемых и выдаваемых потребителю трасс, не менее	1000
Время развертывания/свертывания, не более, мин	15
Транспортирование автомобильным, железнодорожным, водным и воздушным транспортом	обеспечивается
Максимальная потребляемая мощность, кВт	60
Время приведения развернутой станции в боевую готовность, мин	5
