ЗРК «РИФ-М»
Зенитные ракетные комплексы и системы
Назначение

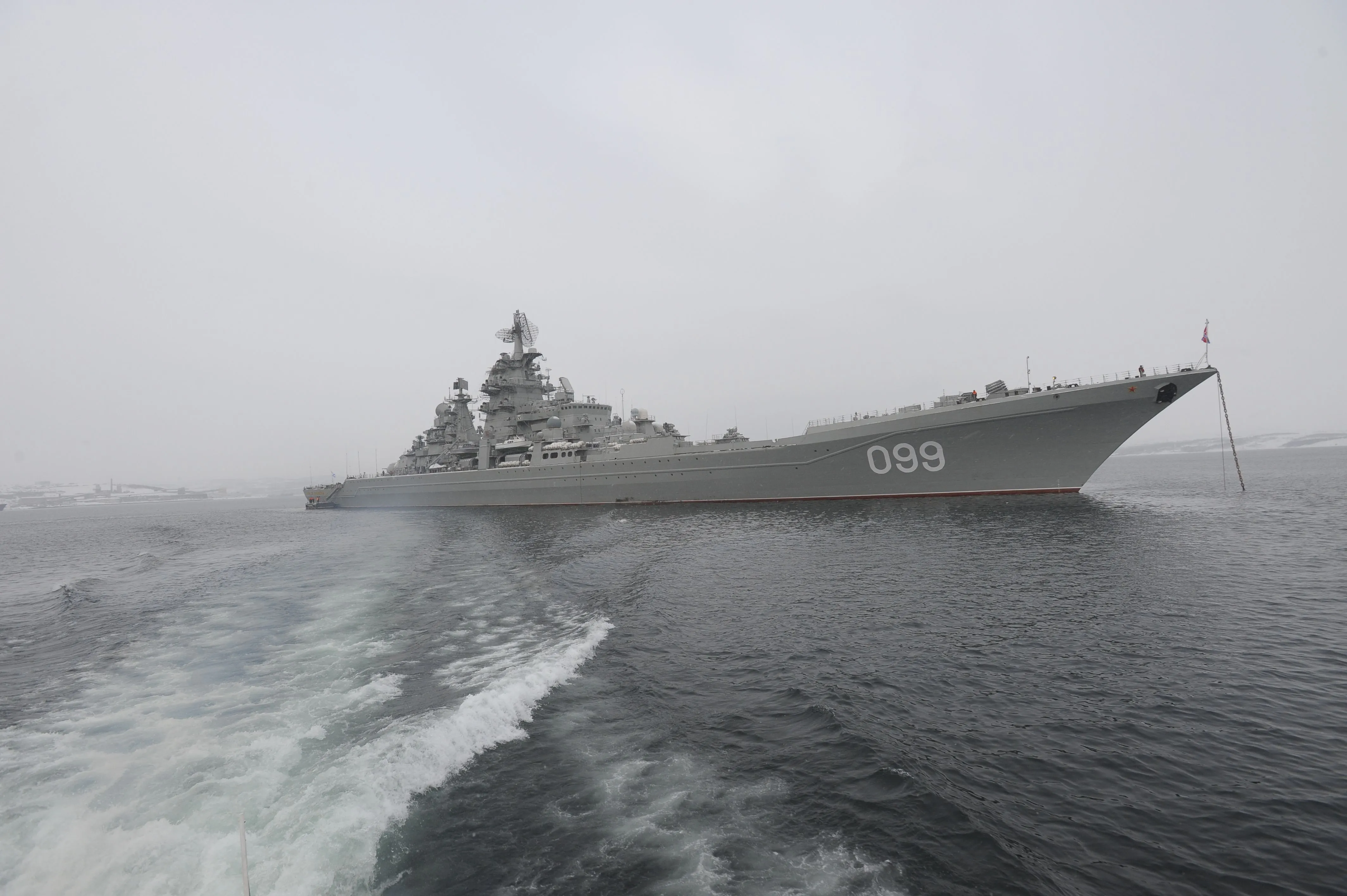

Зенитный ракетный комплекс «Риф-М» с ЗУР 48Н6Е, 48Н6Е2 предназначен для обороны кораблей и их соединений от атак современных и перспективных средств воздушного нападения — самолетов, авиационных крылатых ракет, противокорабельных крылатых ракет, противорадиолокационных ракет, в том числе совершающих маневр и летящих на предельно малых высотах, поражения самолетов - носителей ракет на больших дальностях с целью отдаления рубежей применения авиационного оружия.Состав
- Система управления;
- Комплект боезапаса ЗУР (до 64 48Н6Е, 48Н6Е2);
- Корабельная пусковая установка барабанного типа для ЗУР 48Н6Е, 48Н6Е2 (один барабан на 8 ЗУР, количество барабанов — 6);
- Корабельная пусковая установка модульного типа для ЗУР 48Н6Е2;
- Комплексы наземного оборудования для хранения, транспортировки и погрузки ЗУР 48Н6Е, 48Н6Е2;
- Комплект технической, сдаточной и эксплуатационной документации.
| Тактико-технические характеристики: | |
| Количество одновременно обстреливаемых целей, шт. | 6 |
| Количество одновременно наводимых ракет, шт. | 12 |
| Зона обстрела по курсовому углу, град. | до 360* |
| Вероятность поражения цели одной ЗУР по всему классу целей | 0,7-0,9 |
| Скорострельность (минимальный интервал между пусками), с | 4 |
| Время реакции комплекса, с | 8-10 |
| Дальность предельная, км | 150 (ЗУР 48Н6Е2) |
| Дальность минимальная, км | 6-7 (ЗУР 48Н6Е2) |
| Высота верхней границы,км | 27 (ЗУР 48Н6Е2) |
| Высота нижней границы, м | 7 (ЗУР 48Н6Е2) |
| Максимальная скорость поражаемых аэродинамических целей, м/с | 1150 (ЗУР 48Н6Е2) |
| Площадь помещения для размещения аппаратуры, м2 | 176 |
| Площадь ПУ для 47 ЗУР 48Н6Е, м2 | 120 |
| Площадь модуля ПУ для 4 ЗУР 48Н6Е2, м2 | 21 |
* С ограничениями, связанными с архитектурой корабля.
