ЗРК «ШТИЛЬ-1»
Зенитные ракетные комплексы и системы
Назначение
Многоканальный корабельный зенитный ракетный комплекс средней дальности «Штиль-1» предназначен для всенаправленной коллективной обороны соединений кораблей и конвоев судов и для всенаправленной индивидуальной защиты кораблей-носителей комплекса от атак противокорабельных ракет (ПКР), самолетов, вертолетов, катеров и кораблей.Состав

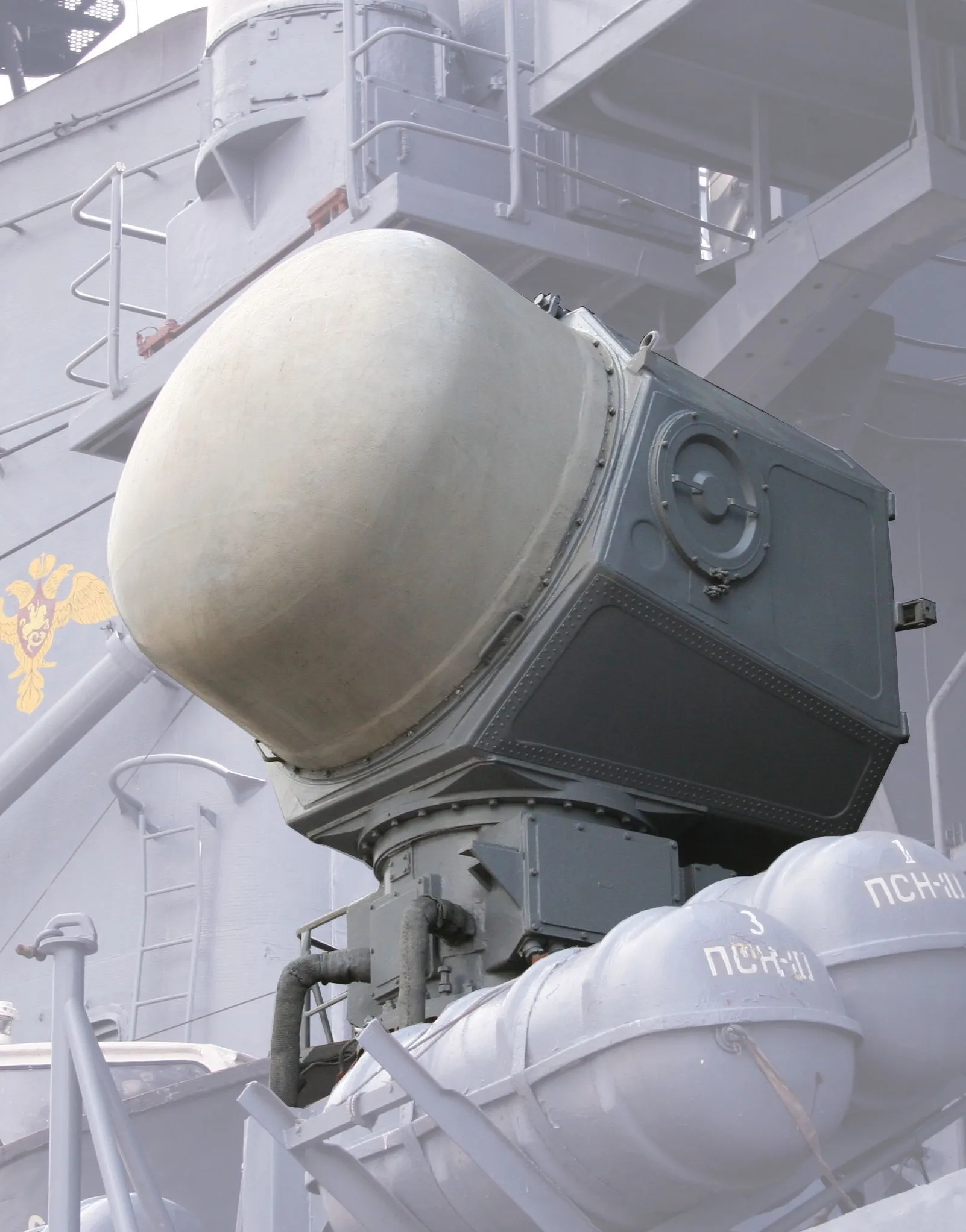

- Корабельная многоканальная система управления огнем КМСУО 3Р91Э1;

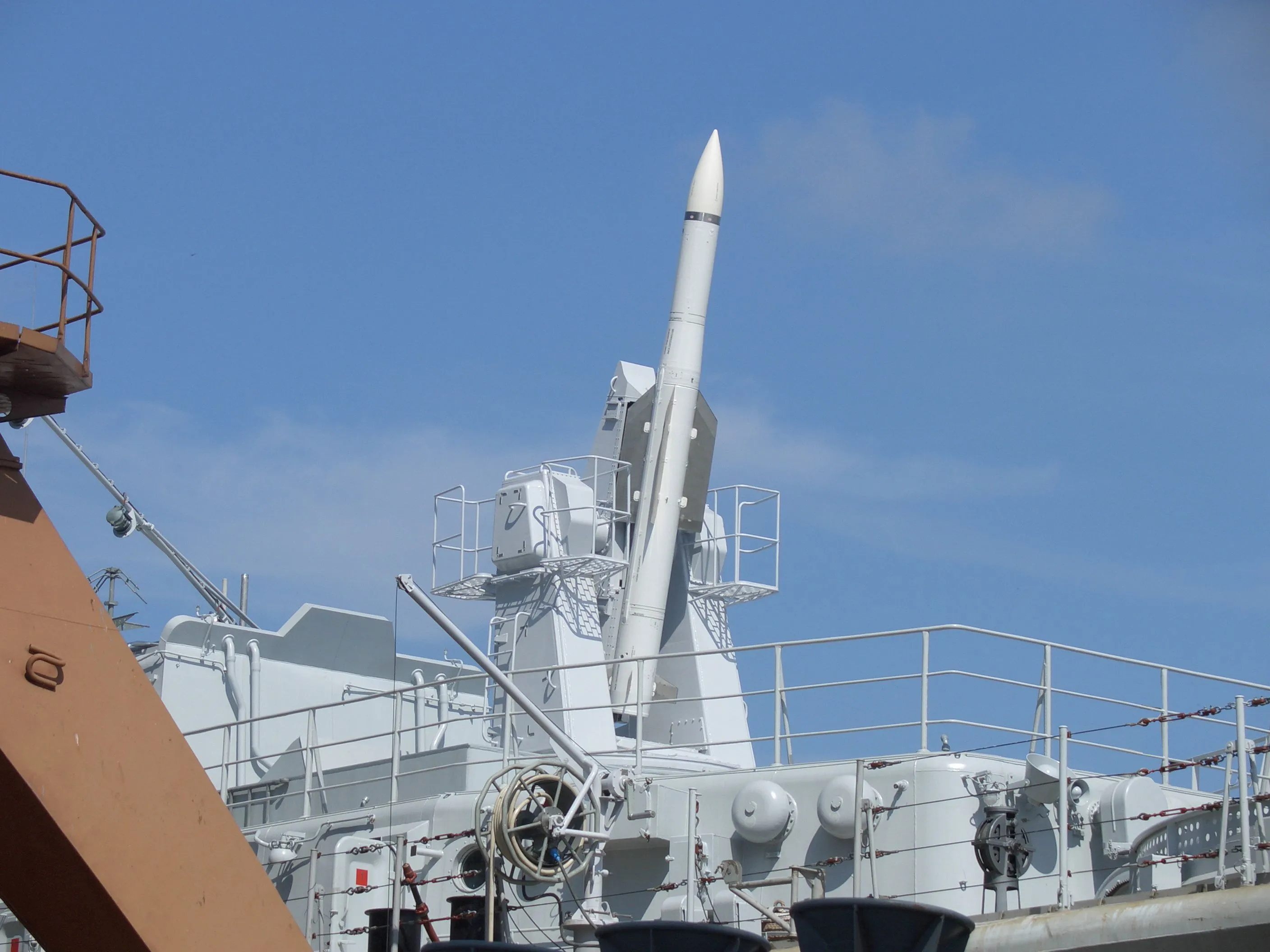

- Модульная пусковая установка МПУ 3С90Э.1;
- Аппаратура стартовой автоматики АСА 3О90Э1.1;
- Комплект ЗУР 9М317МЭ;
- Система внутридивизионных записей ВДЗ «Азов»;
- Комплект устройств памяти УП-3М91Э1.1;
- Средства технического обслуживания;
- Комплекс базовых средств технического обслуживания.
| Тактико-технические характеристики: | |
| Количество одновременно обстреливаемых целей, шт. | 2-12 |
| Количество пусковых модулей, шт. | 1-12 |
| Количество ракет на пусковом модуле, шт. | 12 |
| Тип ЗУР | 9М317МЭ |
| Дальность стрельбы, км: | |
| по самолетам | 3,5-50 |
| по ПКР при дальности обнаружения цели 22 км | 3,5-12 |
| по вертолетам над морем | 3,5-25 |
| по радиоконтрастным катерам (кораблям) | 3,5-18 (25) |
| Высота полета поражаемой цели, м: | |
| самолет | 15-15000 |
| ПКР | 5-10000 |
| вертолет | 15 |
| Максимальные курсовые параметры цели, км: | |
| самолет | 18 |
| ПКР | 6 |
| вертолет(в зависимости от скорости полета) | 12-18 |
| Максимальная скорость поражаемой цели (в зависимости от высоты полета), м/с: | |
| самолет | 420-830 |
| ПКР | 330-830 |
| вертолет | 140 |
| Время готовности к стрельбе из дежурного режима, с | 5-10 |
| Количество каналов, шт. | 2-12 |
| Боезапас, шт. | 12-144 |
| Габаритно-массовые характеристики: | |
| масса КМСУО (в зависимости от комплектации), кг | 13000-28000 |
| масса одного модуля ПУ (без боезапаса), кг | 3700 |
