ЗРК «ВИКИНГ»
Зенитные ракетные комплексы и системы
Назначение
Мобильный зенитный ракетный комплекс «Викинг» предназначен для противовоздушной обороны войск и различных объектов от массированных ударов существующих и перспективных средств воздушного нападения противника в условиях радиоэлектронного и огневого подавления средств ПВО.Состав

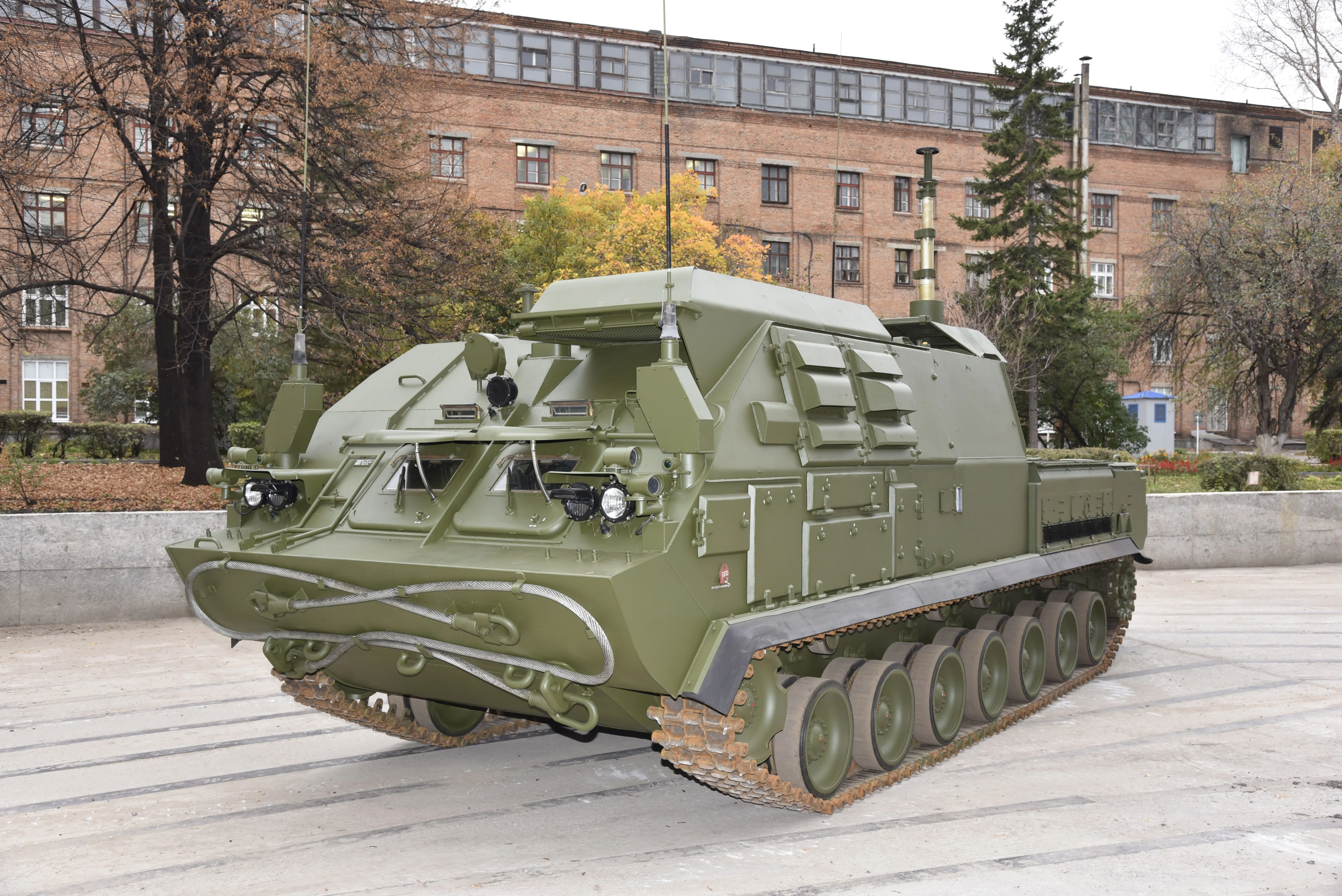

- пункт боевого управления (ПБУ) 9С510МЭ;
- станция обнаружения целей (СОЦ) 9С38Э (9С18М1-ЗЭ);

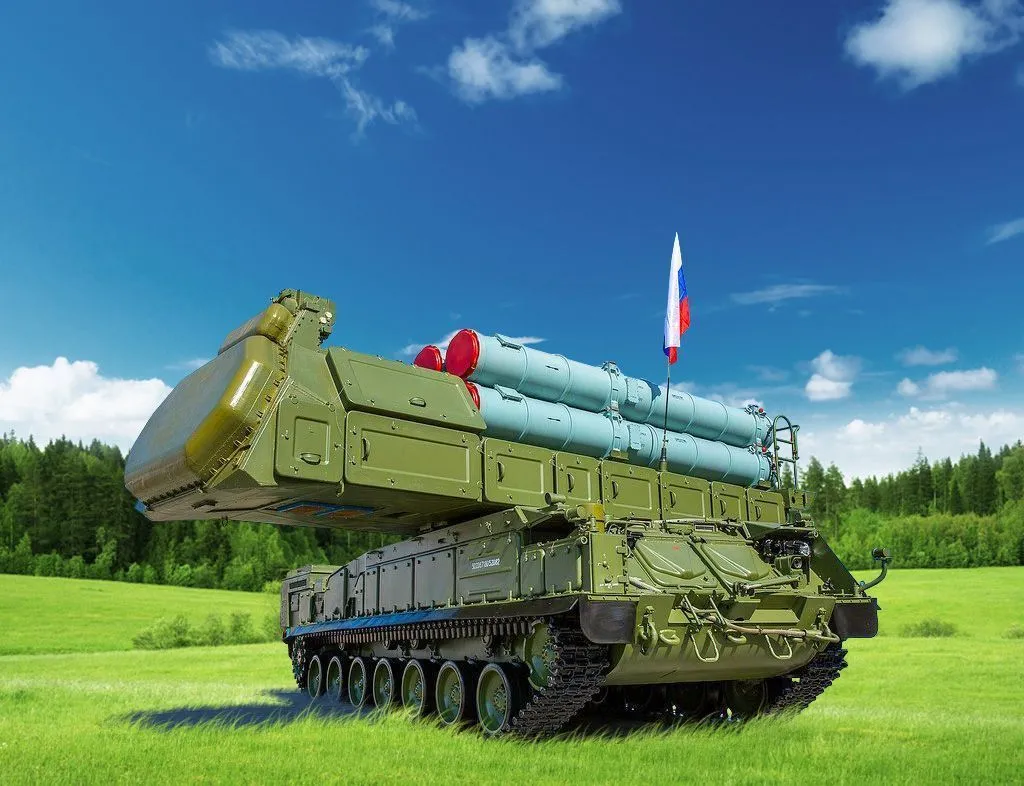

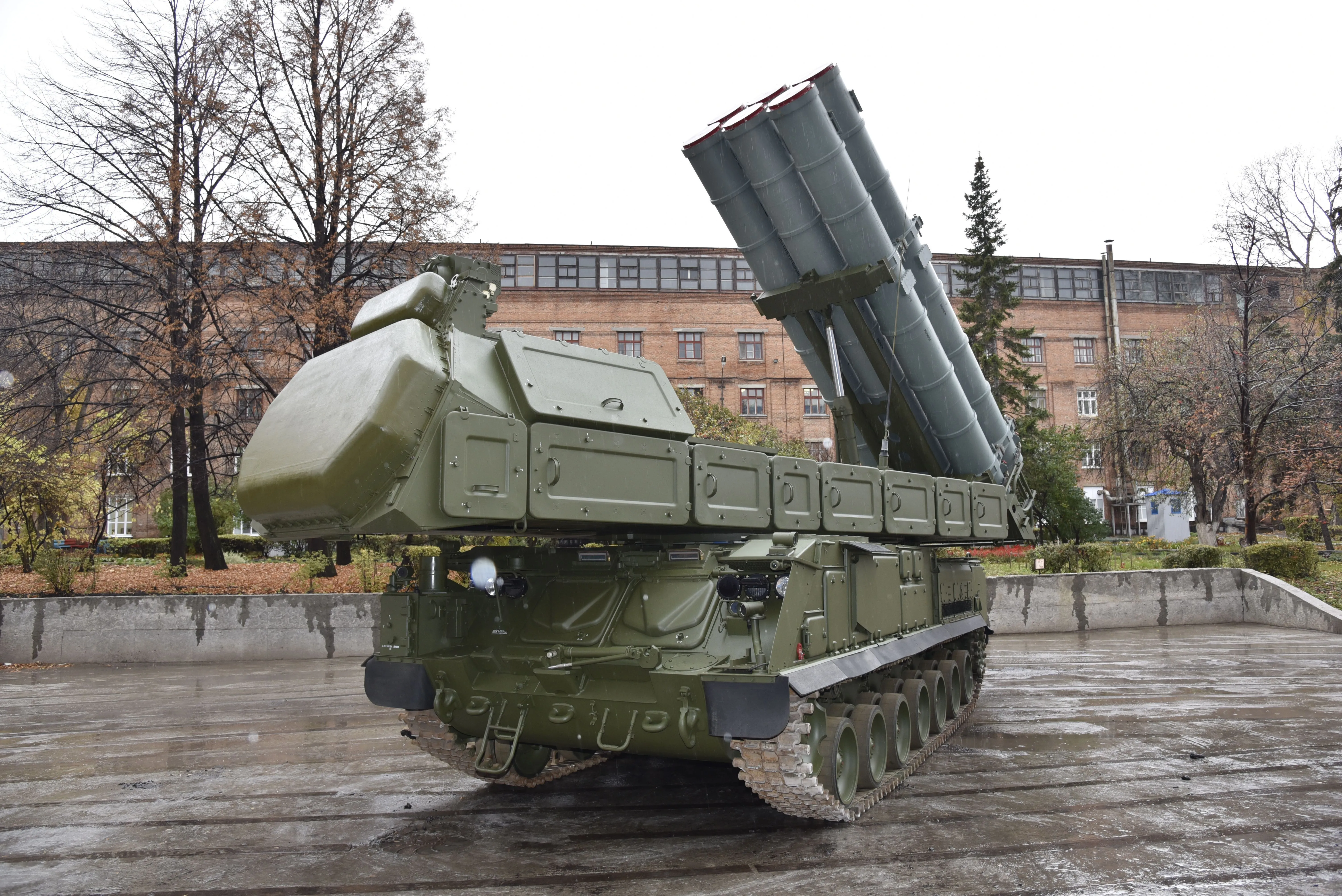

- самоходная огневая установка (СОУ) 9А317МЭ (4 ед.);

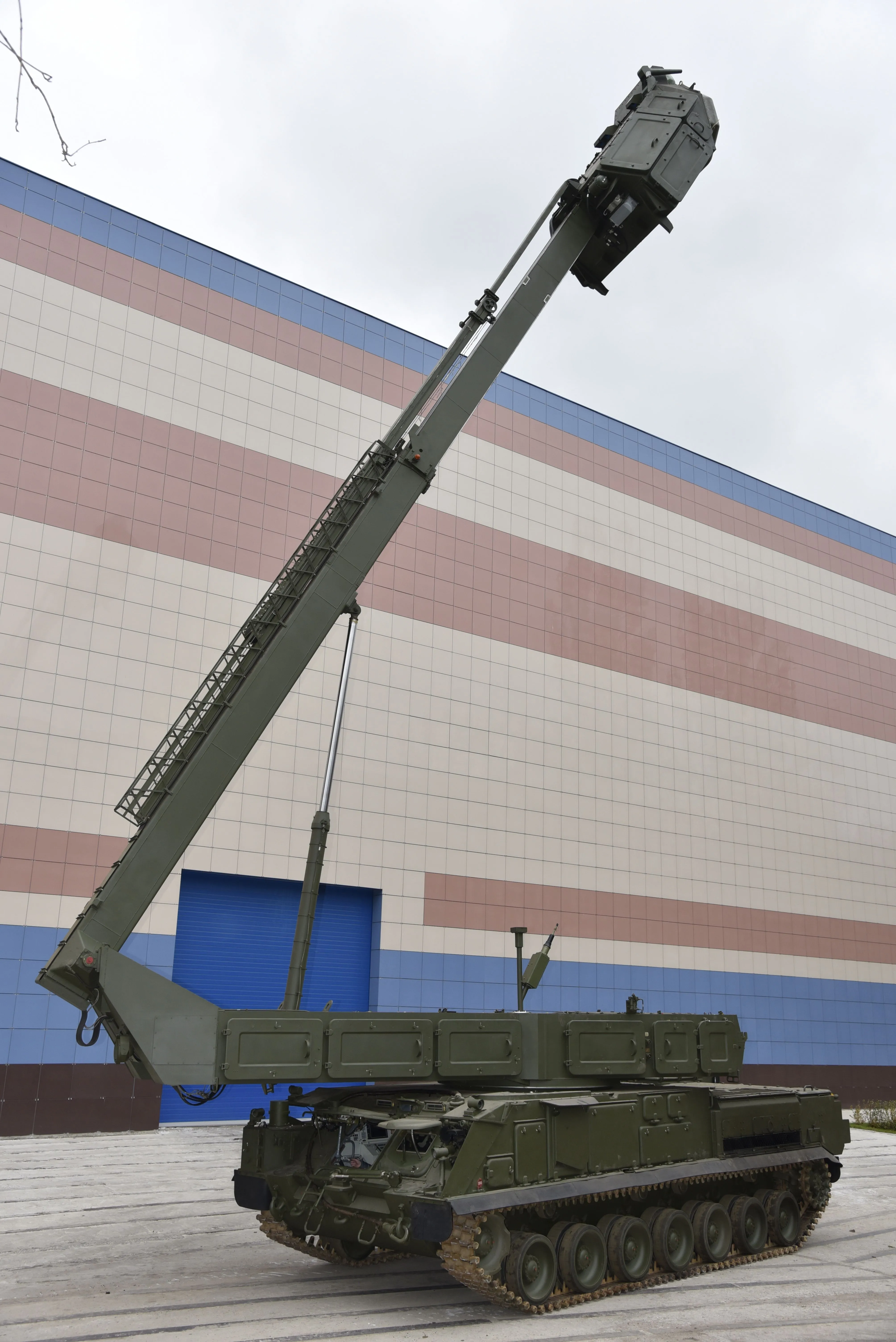

- радиолокатор подсвета и наведения (РПН) 9С36МЭ (2 ед.);

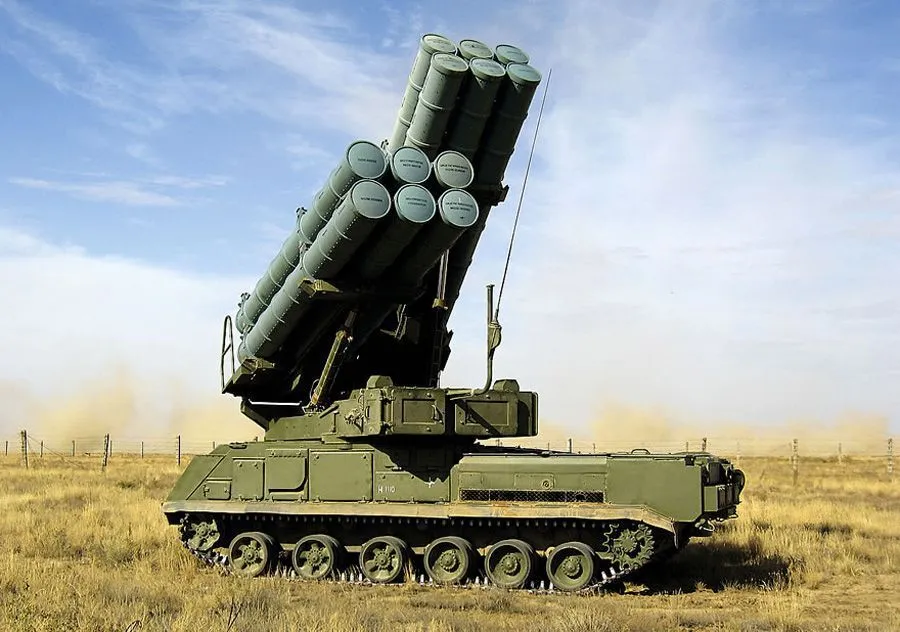

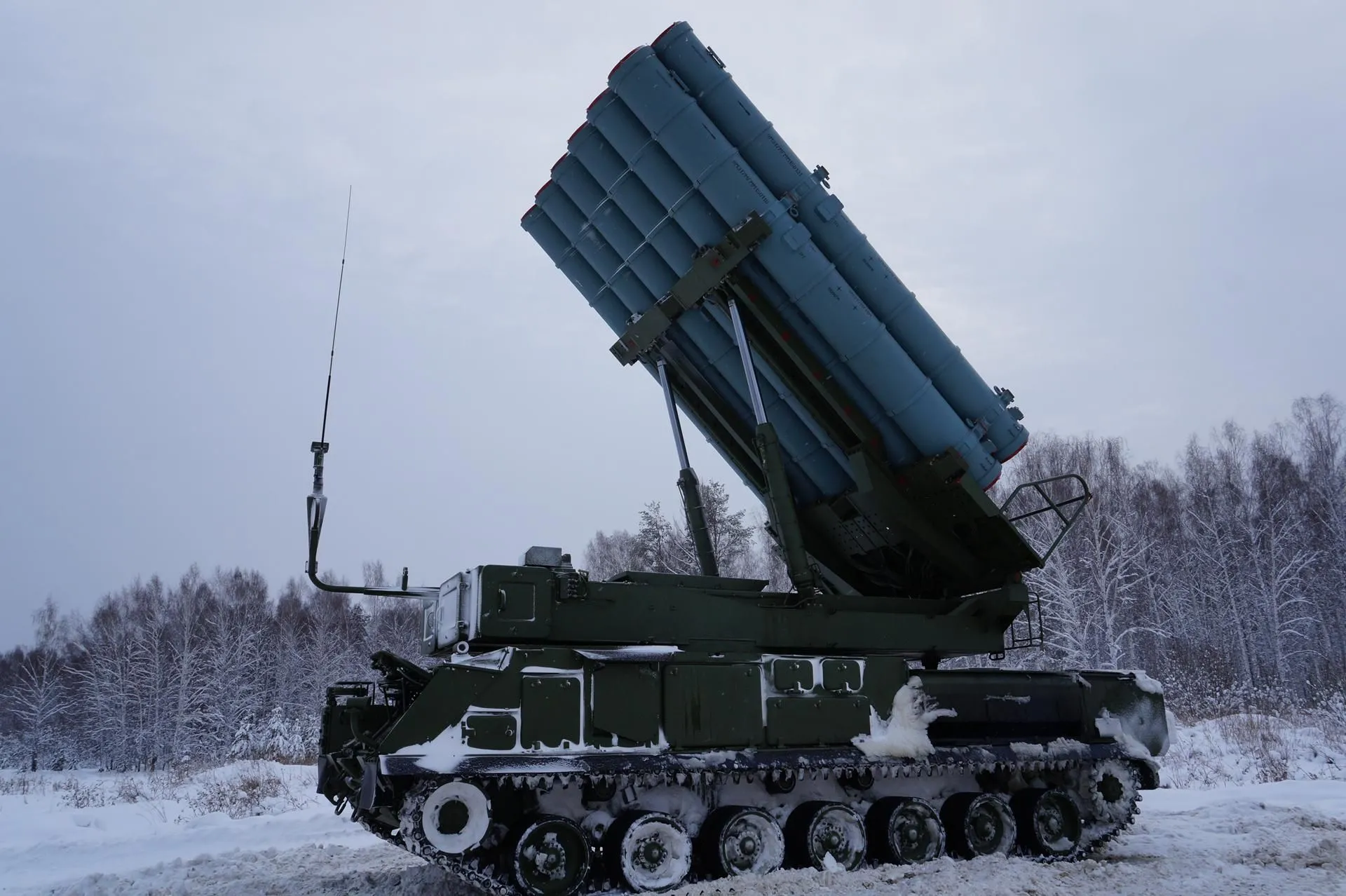

- пусковая установка (ПУ) 9А316МЭ (до 8 ед.);
- зенитная управляемая ракета 9М317МЕ;
- зенитная управляемая ракета (ЗУР) 9М317МЕ (боекомплект на один ЗРК до 120 шт. (по 6 шт. на каждой СОУ и по 12 шт. на каждой ПУ)).
Особенности
- Комплекс обеспечивает сопряжение с: пускозаряжающей установкой (ПЗУ) 9А316Э с ЗУР 9М317 из состава ЗРК «БУК-М2Э», пусковой установкой типа 9А383Э с ЗУР 9М83МЭ, боевой машиной из состава ЗРК «Тор-М2Э», «Тор-Э2» напрямую или через УБКП.
| Тактико-технические характеристики: | |
| Зона поражения аэродинамических целей: | |
| по наклонной дальности, км | до 65 |
| по высоте, м | от 15 до 25000 |
| Дальности поражения: | |
| тактических баллистических ракет, км | до 25 |
| крылатых ракет, км | до 20 |
| самолетов, выполненных по технологии «Стелс», км | до 40 |
| зависающих вертолетов, км | до 12 |
| надводных и наземных радиоконтрастных целей, км | до 15 |
| Количество одновременно обстреливаемых целей, шт.: | |
| огневой группой | до 6 |
| комплексом, в составе 6 огневых групп | до 36 |
| Размещение боевых средств на местности с обеспечением телекодовой и оперативно-командной связи на расстояниях: | |
| ПБУ-ВКП | до 40 км через ПУС |
| ПБУ - СОЦ | от 200 м до 5 км по проводу или радиоканалу |
| ПБУ - СОУ (РПН) | до 10 км по проводу или радиоканалу |
| СОУ (РПН) - ПУ | от 200 м до 1000 м по проводу или радиоканалу |
| СОЦ - СОУ (РПН) | до 5 км по проводу или радиоканалу |
