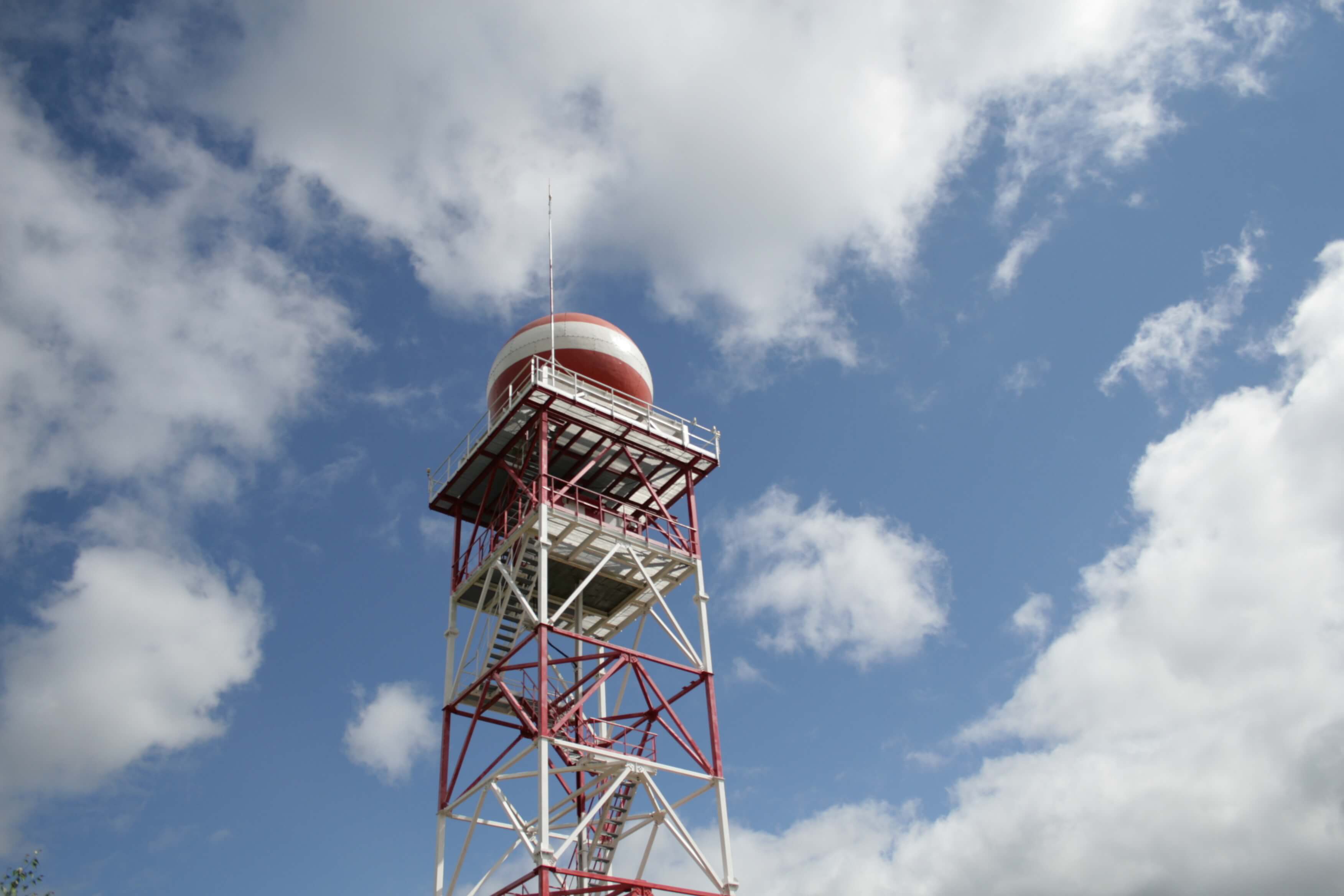

Doppler weather radar DMRL-S (DWRS)

Doppler weather radar DMRL-S (DWRS)

Doppler weather radar DMRL-S (DWRS)
Полное описание

Доплеровский метеорологический радиолокатор ДМРЛ-С предназначен:

  • для отображения распределения различных метеорологических данных (отражаемости, скорости, ширины спектра, а также в режиме двойной поляризации: дифференциальной отражаемости, фазы, коэффициента кросскорреляции и линейного деполяризационного отношения) на различных высотных уровнях по типу псевдо-CAPPI;

  • расчета и отображения вертикального профиля скорости, направления ветра до высоты верхней границы обнаружения метеообъектов и других доплеровских продуктов;

  • расчета и отображения интенсивности осадков за любой интервал времени;

  • определения опасных явлений погоды (град, гроза, шквальные усиления ветра, интенсивный дождь и снег, сильная турбулентность);

  • отображения скорости и направления перемещения облачных систем;

  • выдачи радиолокационной информации в необходимых кодограммах.

Существенным отличием ДМРЛ-С от аналогов является применение технологии сжатия импульсов с уровнем боковых лепестков сжатия ниже 60 дБ, достигаемое за счет использования последних достижений цифровой техники. Кроме того, применение сложных сигналов позволило сократить излучаемую мощность с сотен до десятков кВт. Это дало возможность исключить систему поддува тракта и высоковольтные блоки с напряжениями выше 12 кВ, что повысило эксплуатационные характеристики локатора.

Основные характеристики

Диапазон рабочих частот, МГц

5600-5650

Антенна

зеркальная, параболическая

коэффициент усиления антенны, дБ, не менее

45

уровень боковых лепестков, дБ, не хуже

минус 29

Передатчик

клистронный

импульсная мощность, кВт, не менее

15

длительность импульса, мкс

1,0-60,0

частота зондирования, Гц

300-1500

Приёмник

2/4 канала (1/2 поляризациии)

динамический диапазон каждой поляризации, дБ, не менее

100

Коэффициент подавления отражений от неподвижных местных предметов, дБ, не менее

50

Потребляемая мощность, кВт, не более

10
