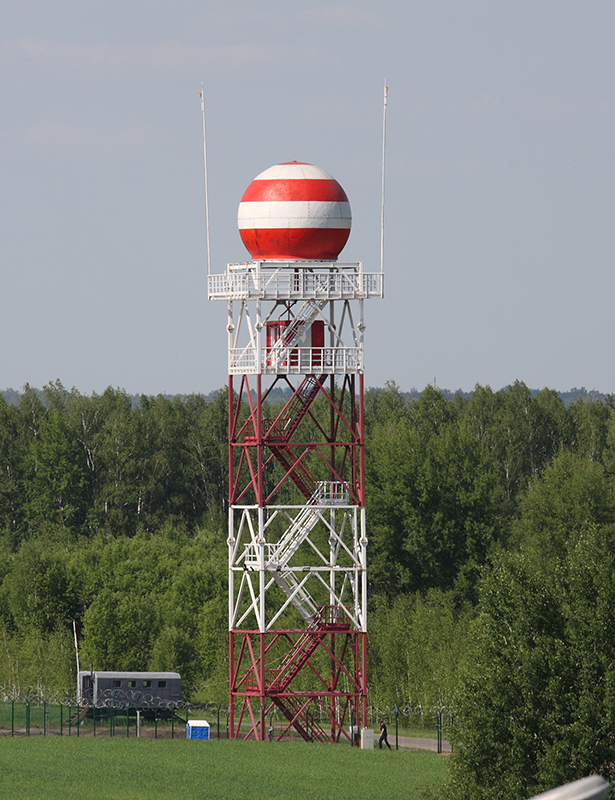

ДМРЛ-С

ДМРЛ-С
Полное описание

Описание продукции

Доплеровский метеорологический радиолокатор ДМРЛ-С предназначен для:

  • отображения распределения различных метеорологических данных (отражаемости, скорости, ширины спектра, а также в режиме двойной поляризации: дифференциальной отражаемости, фазы, коэффициента кросскорреляции и линейного деполяризационного отношения) на различных высотных уровнях по типу псевдо-CAPPI;
  • расчета и отображения вертикального профиля скорости, направления ветра до высоты верхней границы обнаружения метеообъектов, карт вертикального и горизонтального сдвига ветра, турбулентности;
  • расчета и отображения интенсивности осадков за любой интервал времени;
  • определения опасных явлений погоды (град, гроза, шквальные усиления ветра, интенсивный дождь и снег, сильная турбулентность);
  • отображения скорости и направления перемещения облачных систем;
  • выдачи радиолокационной информации в необходимых кодограммах

Назначение продукции

Высокие эксплуатационные характеристики ДМРЛ-С обеспечиваются применением высоконадежных элементов, в том числе многолучевого клистрона с низкой импульсной мощностью, современных технологий обработки сигналов, что позволяет максимально полно использовать возможности локатора как в оперативной работе для систем УВД, так и для других, в том числе научно-исследовательских, целей. ДМРЛ-С имеет автоматизированную систему контроля и управления, в том числе с удалённого терминала.

Конструктивные особенности, технические характеристики и преимущества

Основным отличием ДМРЛ-С от аналогов является применение сложных сигналов и технологии сжатия импульсов с уровнем боковых лепестков сжатия ниже 60 дБ, достигнутое за счет использования последних достижений цифровой техники. Это позволило сократить излучаемую импульсную мощность с сотен до десятков киловатт и повысить потенциал РЛС за счет увеличения длительности сигналов. Кроме того, это дало возможность исключить систему наддува тракта и высоковольтные блоки с напряжениями выше 12 кВ, что повысило эксплуатационные характеристики локатора.

ДМРЛ-С комплектуется абонентскими пунктами локальных пользователей, оборудованием для передачи данных, автономным источником электропитания (по отдельному заказу), ИБП и ЗИП.

Высокие эксплуатационные характеристики ДМРЛ-С обеспечиваются применением высоконадежных элементов, в том числе многолучевого клистрона с низкой импульсной мощностью, современных технологий обработки сигналов, что позволяет максимально полно использовать возможности локатора как в оперативной работе для систем УВД, так и для других, в том числе научно-исследовательских, целей. ДМРЛ-С имеет автоматизированную систему контроля и управления, в том числе с удалённого терминала.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика

Значение

Диапазон рабочих частот, МГц

5600 – 5650

Антенна

   коэффициент усиления антенны, дБ

   уровень боковых лепестков, дБ

зеркальная, параболическая

не менее 45

не хуже минус 29

Передатчик

   импульсная мощность, кВт, не менее

   длительность импульса, мкс

   частота зондирования, Гц

клистронный

15

1,0-60,0

300-1500

Приемник



динамический диапазон каждой поляризации, дБ

2 канала (1 поляризация) / 4 канала (2поляризации)

не менее 100

Коэффициент подавления отражений от неподвижных местных предметов, дБ



не менее 50

Потребляемая мощность, кВт, не более

10
